【开关电源】buck电路的电感电流波形-KIA MOS管

1.不电容，a点的波形图

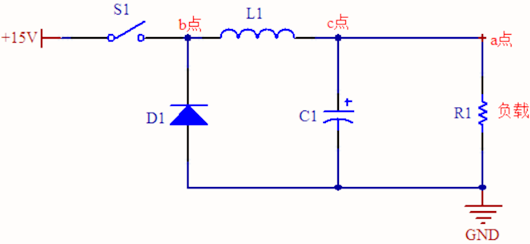

上图中，把一切器件都设想为抱负状况下，开关S1闭合和断开的进程，流过L1的电流的波形是如何的？

（1）开关闭合时，电流起头降低：按照电感公式，得：电流变更率 = Vin / L = 15 / L。

（2）电路不变时，也便是电流变更率为0，L1两头的电压为0.

（3）开关断开时，D1把电感两头的电压钳位在0.7V，由于b点为地，是0V，以是a点便是-0.7V；按照电感公式，得：电流变更率 = -0.7 / L。

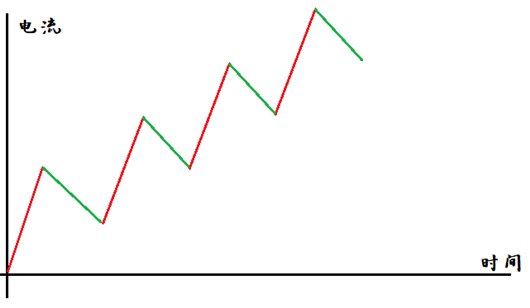

从这里能够看出，回升的斜率比降落的斜率大，以是波形以下图所示：

能够看出电流是失控的，会一向增大。只需当电流的回升频次和降落频次不异时，开关电源能力保持不变的电压。

2.有电容，a点的波形图

（1）导通刹时，电流间接流过C1，负载被短路，相称于15V间接接在L1中，此时电流回升斜率 = 15 / L。若是此时断开开关，由于是俄然断开，是高频旌旗灯号，会间接将电容C1短路，以是电感两头的电压和D1两头的电压相称（二极管将电压钳位在0.7V）。电流降落斜率 = 0.7 / L。

（2）跟着导通的停止，起头对C1充电，假定充电到2V。Vc为2V，那末电感两头电压为15 - 2 = 13V，此时电流回升斜率 = 13 / L。若是此时断开开关，C1两头电压为2V，二极管两头的电压为-0.7V，以是电感两头必须为2.7V，此时电流降落斜率 = 2.7 / L。

从这里能够看出，电感电流回升进程中，斜率逐步变小，由最起头的15 / L，到厥后的13 / L；电感电流降落进程中，斜率逐步变大，由最起头的0.7V / L，到厥后的2,7 / L。

经由过程上述阐发（这里不好懂得）：加了一个电容后，电感电流的回升斜率和降落斜率到达一个均衡（终究相称）。总之，上图所示的电路图，只需开关S1开和关的频次牢固，a点电压几近很是不变。

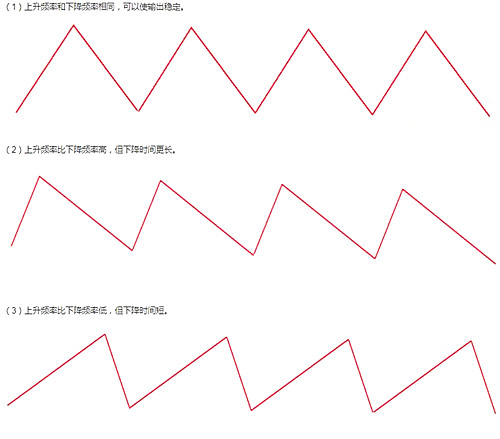

3.不变a点电压的体例

只需出发点和起点一样，a点电压就很是不变。

4.电感任务形式

由于电感是和负载串连的，以是电感上的电流巨细便是负载中的电流巨细。

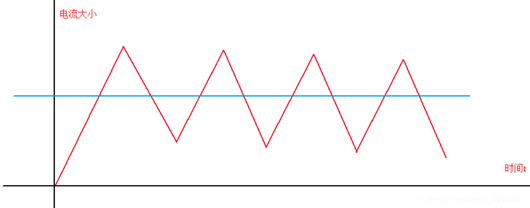

（1）持续形式

中间蓝色的线对应的电流值，便是电感输入的均匀电流。电感电流的峰峰值都不为0，称为持续形式，也简称CCM。这类形式最常用。

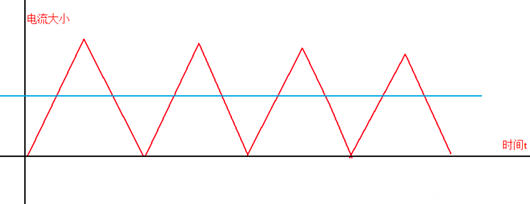

（2）临界形式

电流的下峰值为0，称为临界形式，由于是持续的，也能够称为临界持续形式，简称BCM。

（3）断续形式

电流降落到0后，过一段时辰电流才起头回升。也便是一个周期中，有一段时辰电流为0，这类形式称为断续形式，简称DCM。

普通是让电感任务在持续形式，体系比拟不变。

5.伏秒法

要如何能力让体系输入不变电压呢？也便是电感不会失控？只需保障以下公式建立便可：

回升的△V * △t = 降落的△V * △t

电流回升时电压的变更量 * 时辰 = 电流降落时电压的变更量 * 时辰，守旧时电压和时辰的积分要和关断时辰的积分相称。由于是电压乘以时辰，以是被称为伏秒法。

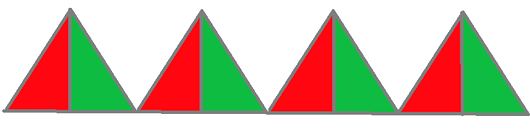

只需白色的面积和绿色的面积相称，就可以保障电感输入不变的电流。

那时大大都环境下，回升的△V和降落的△V不相称，以是须要调理开关的导通和关断时辰，让二者和时辰相乘后相称，乘积相称便可，知足伏秒法例，电感任务就比拟不变。

6.总结

（1）感到电压的巨细与电流的巨细有关，只和电流的变更率有关。

（2）对buck电路而言，由于电感和负载串连，以是电感的电流和负载电流不异，并且由于流过电感的电流是有纹波的，以是这里说的是电感的均匀电流。

（3）对持续任务形式下的电感，电感的均匀电流位于电流波形图的多少中间，也便是下图的蓝色局部。
