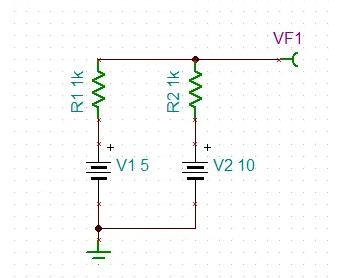

比方下图，若何计较两个直流电压源的端口等效电路？
计较步骤以下：
1、V1向里面供给的电流是5ma;V2向里面供给的电流是10ma;总电流是15ma
2、计较从端口看出来的等效阻抗，为500R（1k//1k）（在计较等效阻抗时，电压源短路、电流源断路，电路讲义中有讲到）
3、用总等效电流乘以等效阻抗便是等效电压，即15ma*500=7500mV=7.5V
4、等效电路以下图：

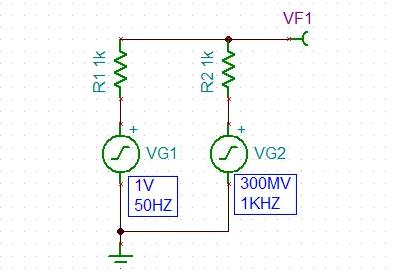

如图所示，VG1是1V 50HZ的电压源，VG2是300mv 1kHZ的电压源（凡是高频当作噪声），那末它们的端口等效电压怎样阐发呢？
实在，交换电压并联等效电压的阐发进程和直流是一模一样的，也是和下面的体例近似，不赘述了。

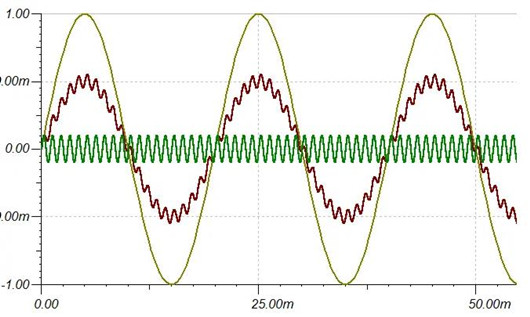

以下是仿真波形：
图中，中间波形是叠加后的波形。
