VCC(电源)和GND(地)之间电容的感化

电路 电源 地 电容



电路 电源 地 电容

感化: 电源输入/输入滤波电容,首要用于不变输入,对稳压有益 。


电容的首要感化

稳压

电源与地之间接电容的缘由有两个感化,储能和旁路储能:电路的耗电偶然候大,偶然候小,当耗电俄然增大的时辰若是不电容,电源电压会被拉低,产生噪声,振铃,严峻会致使 CPU 重启,这时辰辰辰大容量的电容能够临时把贮存的电能开释出来,不变电源电压;


就像河道和水库的干系旁路:电路电流良多时辰有脉动,比方数字电路的同步频次,会形成电源电压的脉动,这是一种交换噪声,小容量的无极电容能够把这类噪声旁路到地(电容能够通交换,阻直流,小容量电容通频带比大电容高良多),也是为了进步不变性。


电源滤波

电容的容量 = 介电常数面积 / 间隔 =εS/d,凡是 ε、d 不易修改,只能修改 S 来转变电容量。当电容很大时,S 一定大,为了减小体积,不得不必卷叠的体例,但卷叠一定增添电感量(虽然对称双绕)。

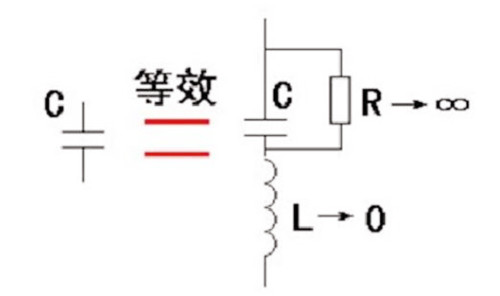

电容现实是 R、L、C的组合,如斯,大电容绝对电感量 L 也大。比方:用 2200uF 电容波时,对低频 50Hz是很好的,可是对高频(K、MHz)来讲,一点用也不,由于L太大。以是妙手很讲求电源的滤波,会接纳大、中、小三种电容,别离针对低、中、高频来滤波。

电路 电源 地 电容


现实利用

1、在直流电源(Vcc)和地之间并接电容的电容可称为滤波电容,滤波电容滤除电源的杂波和交换成份,压光滑脉动直流电,贮存电能,取值通俗 100-4700uF。取值与负载电流和对电源的纯净度有关,容量越大越好。

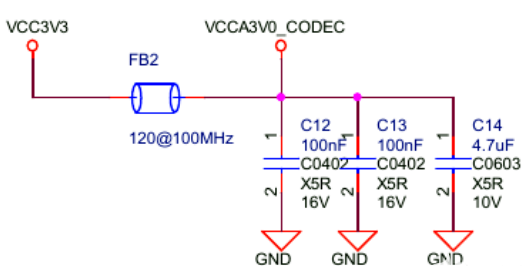

偶然在大电容中间会并有一个容量较小的电容,叫高频去耦电容,也是滤波的一种情势,用来滤除电源中的高频杂波,以避免电路态产生自激,不变电路任务状,取值通俗 0.1-10uF,取值与滤除杂波的频次有关。


如许接的感化通俗叫 “退耦”,也叫 “退交连”、“旁路” 电容,常按排在电源供应、IC 和功效模块电路四周。以无感的瓷片、独石电容为佳。


感化是为高频旌旗灯号供给通路,减小电源内阻,去除电源和地线在敷铜板上 “走长线” 的影响,避免公用电源的各局部电路之间的 “无害交连” 等等。经常利用 10nF。

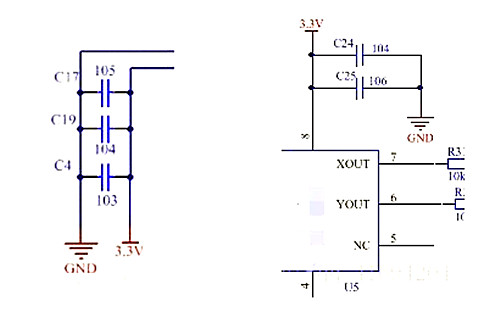

2、在开辟板上,凡是直流电源和地之间有良多0.1uF非电解电容和 10uF的电解电容。

这些电容,目标是使电源线和地线之间为低阻抗,电源靠近抱负电压源。你要说是滤波感化也能够,但须要弄清晰是滤甚么波。不是滤电源的纹波,而是某芯片电流产生变更在电源线上形成的纹波,使其不影响别的芯片。


利用 0.1uF 无极性电容和 10uF 电解电容并联,是由于电解电容的寄生电感比拟大,消弭高频纹波才能较差。而无极性电容寄生电感小,滤除高频纹波才能较好。但若是按照低频的请求挑选容量,则无极性电容体积太大,本钱也高,电解电容体积小,一样容量价钱较自制。故接纳两种电容并联。


准绳:

1.各小容量的无极性电容两头到芯片的电源引脚和地引脚连接线尽能够短,越短越好。


2.电源凡是由别的电路板引入,电解电容凡是每块电路板上只要一个两个。一个电解电容的话,放到电源进入该电路板的地方。此时电解电容固然离各芯片较远,但因电解电容首要在较低频次起感化,以是稍远一点不干系。若是该电路板上用两支电解电容,另外一支放到耗电最多的芯片四周。


这些和电路板元件规划、地线的走线支配 (多层板凡是有地层) 都有干系。

10MHz 以下的噪声 0.1μF 电容结果好。

按 C=1/F,即 10MHz 取 0.1μF。

简略的说,将搅扰经由过程电容接地。
