电路级ESD防护体例

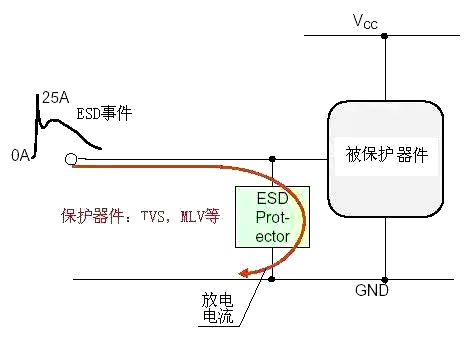

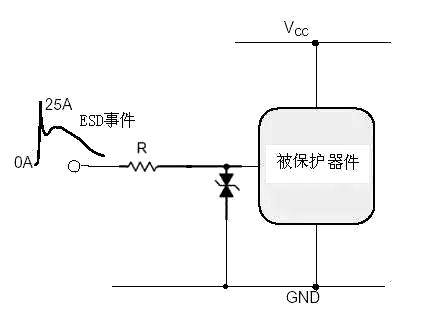

1、并联放电器件

常常利用的放电器件有TVS，齐纳二极管，压敏电阻，气体放电管等。

如图

1.齐纳二极管（ Zener Diodes ，也称稳压二极管 ） ：操纵齐纳二极管的反向击穿特征能够掩护 ESD敏感器件。可是齐纳二极管凡是有几十 pF 的电容，这对高速旌旗灯号（比方 500MHz）而言，会引发旌旗灯号畸变。齐纳二极管对电源上的浪涌也有很好的接收感化。

2.瞬变电压消弭器 TVS(Transient Voltage Suppressor)：TVS 是一种固态二极管，特地用于避免 ESD 瞬态电压粉碎敏感的半导体器件。

与传统的齐纳二极管比拟， TVS 二极管 P/N 结面积更大，这一布局上的改良使 TVS 具备更强的高压蒙受才能，同时也下降了电压停止率，是以对掩护手持装备低任务电压回路的宁静具备更好结果。

TVS二极管的瞬态功率和瞬态电流机能与结的面积成反比。该二极管的结具备较大的截面积，能够处置闪电和 ESD所引发的高瞬态电流。TVS也会有结电容，凡是0.3个pF到几十个pF。TVS有单极性的和双极性的，利用时要注重。手机上用的TVS约莫0.01$，低容值的约2-3分$。

3.多层金属氧化物布局器件 (MLV)：大陆普通称为压敏电阻。MLV也能够停止有用的刹时高压打击按捺，此类器件具备非线性电压 - 电流 ( 阻抗表现 ) 干系，停止电压可达最后中断电压的 2 ～ 3倍。

这类特征合适用于对电压不太敏感的线路和器件的静电或浪涌掩护，如电源回路，按键输入端等。手机用压敏电阻约0.0015$,约莫是TVS价钱的1/6，可是防护结果不TVS好，且压敏电阻有寿命老化。

2、串连阻抗

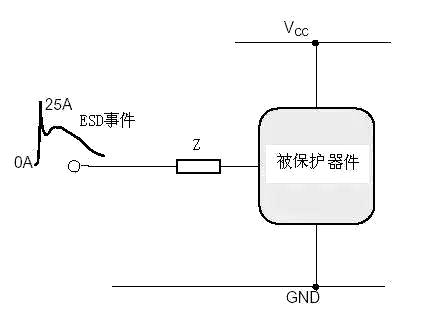

普通能够经由过程串连电阻或磁珠来限定ESD放电电流，到达防静电的目标。如图。如手机的高输入阻抗的端口能够串1K欧电阻来防护，如ADC，输入的GPIO，按键等。

不要担忧0402的电阻会被打坏，理论证实是打不坏的。用电阻做ESD防护几近不增添本钱。若是用磁珠，磁珠的价钱大 约0.002$,和压敏电阻差未几。

3、增添滤波收集

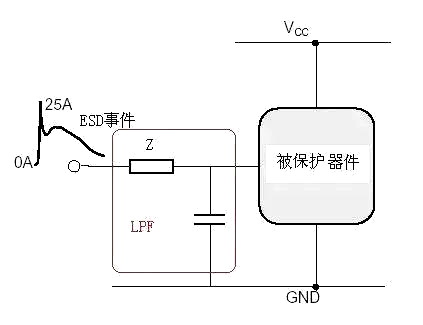

后面提到了静电的能量频谱，若是用滤波器滤掉首要的能量也能到达静电防护的目标。

对低频旌旗灯号，如GPIO输入，ADC，音频输入能够用1k+1000PF的电容来做静电防护，本钱能够疏忽，机能不比压敏电阻差，若是用1K+50PF的压敏电阻（上面讲的复合防护办法），结果更好，经历证实如许防护结果偶然跨越TVS。

对射频天线的微波旌旗灯号，若是用TVS管，压敏等容性器件来做静电防护，射频旌旗灯号会被衰减，是以请求TVS的电容很低，如许增添ESD办法的本钱。

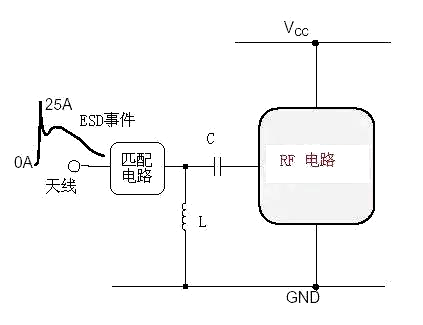

对微波旌旗灯号能够对地并联一个几十nH的电感来为静电供给一个放电通道，对微波旌旗灯号几近不影响，对900MHZ和1800MHz的手机常常常利用22nH的电感。如许能把静电首要能量频谱上的能量接收掉良多。

4、复合防护

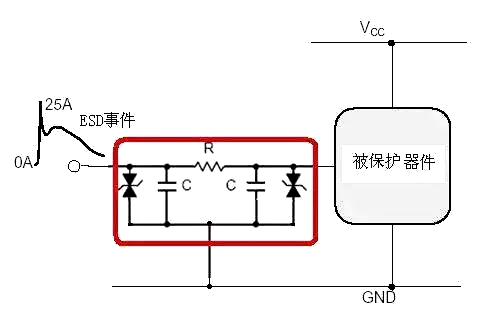

有一种器件叫EMI filter，他有很好的ESD防护结果，如图。EMI filter也有基于TVS管的和基于压敏电阻的，前者结果好，但很贵，后者便宜，普通4路基于压敏电阻的EMI价钱在0.02$。

现实操纵中能够用上面的一个电阻+一个压敏电阻的体例。他既有低通滤波器的功效，又有压敏电阻的功效，另有电阻串连限流的功效。是性价比最好的防护体例，对高阻旌旗灯号能够接纳1K电阻+50PF压敏；

对耳机等音频输入旌旗灯号能够接纳100欧电阻+压敏电阻；对TP旌旗灯号串连电阻不能太大不然影响TP的线性，能够接纳10欧电阻。固然电阻小了，低通滤波器结果已不了，但限流感化仍是很重要的。

5、增添接收回路

能够在敏感旌旗灯号附件增添地的漏铜，来接收静电。事理和避雷针道理一样。在旌旗灯号线上安排尖端放电点（火花隙）在盗窟手机设想中也常常操纵。
