人体、环境乃至电子装备外部的静电对紧密的半导体芯片会构成各类毁伤,比方穿透元器件外部薄的绝缘层;损毁MOSFET和CMOS元器件的栅极;CMOS器件中的触发器锁死;短路反偏的PN结;短路正向偏置的PN结;融化有源器件外部的焊接线或铝线。为了消弭静电开释(ESD)对电子装备的搅扰和粉碎,须要接纳多种手艺手腕停止提防。

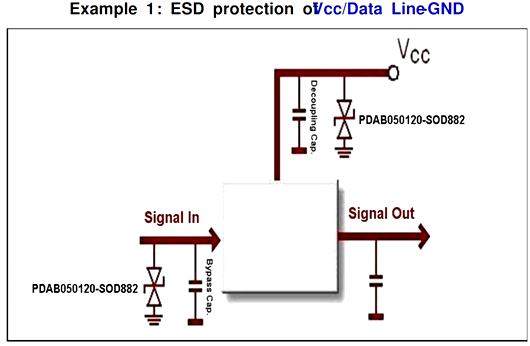

在PCB板的设想傍边,能够或许或许经由进程分层、得当的规划布线和装置完成PCB的抗ESD设想。在设想进程中,经由进程展望能够或许或许将绝大大都设想点窜仅限于增减元器件。经由进程调剂PCB规划布线,能够或许或许很好地提防ESD。

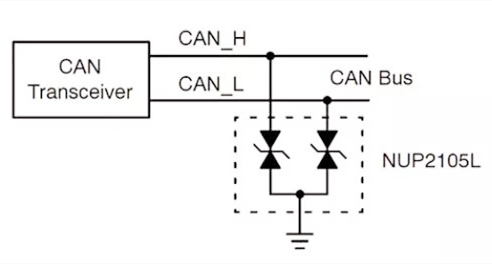

CAN Bus掩护

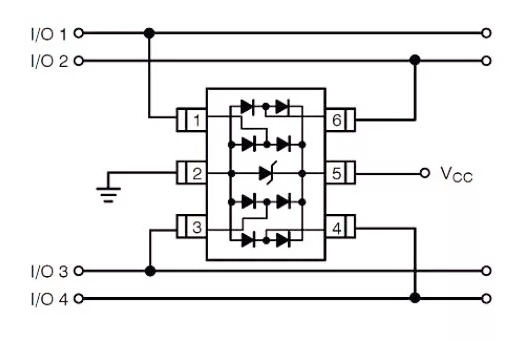

数据线及接口掩护
在现实电路设想中咱们会接纳以下几种体例的一种或几种来停止静电掩护：
1、雪崩二极管来停止静电掩护
这也是设想中经常常操纵到的一种体例，典范做法便是在关头旌旗灯号线并联一雪崩二极管到地。该法是操纵雪崩二极管疾速呼应并且具备不变钳位的才能，能够或许或许在较短的时候内耗损堆积的高电压进而掩护电路板。
2、操纵高压电容停止电路掩护
该做法凡是将耐压最少为1.5KV的陶瓷电容安排在I/O毗连器或关头旌旗灯号的地位，同时毗连线尽能够的短，以便减小毗连线的感抗。若接纳了耐压低的电容，会引发电容的破坏而落空掩护的感化。
3、接纳铁氧磁珠停止电路掩护
铁氧磁珠能够或许或许很好的衰减ESD电流，并且还能按捺辐射。劈面临着两方面题目时，一个铁氧磁珠会时一个很不错的挑选。
4、火花空隙法
这类体例是在一份资料中看到的，详细做法是在铜皮组成的微带线层操纵尖端彼此瞄准的三角铜皮组成，三角铜皮一端毗连在旌旗灯号线，另外一个三角铜皮毗连地。当有静电时会发生尖端放电进而耗损电能。
5、接纳LC滤波器的体例停止掩护电路
LC组成的滤波器能够或许或许有用的减小高频静电进入电路。电感的感抗特征能很好的按捺高频ESD进入电路，而电容有分流了ESD的高频能量到地。同时，该类型的滤波器还能够或许或许油滑旌旗灯号边缘而较小RF效应，机能方面在旌旗灯号完全性方面又有了进一步的进步。
6、多层板停止ESD防护
当资金许可的环境下，挑选多层板也是一种有用避免ESD的一种手腕。在多层板中，因为有了一个完全的地立体接近走线，如许能够或许或许使ESD加倍快速的耦合到低阻抗立体上，进而掩护关头旌旗灯号的感化。
7、电路板核心留掩护带的体例掩护法
这类体例凡是是在电路板四周画出不加组焊层的走线。在前提许可的环境下将该走线毗连至外壳，同时要注重该走线不能组成一个封锁的环，以避免构成环形天线而引入更大的费事。
8、接纳有钳位二极管的CMOS器件或TTL器件停止电路的掩护
这类体例是操纵了断绝的道理停止电路板的掩护，因为这些器件有了钳位二极管的掩护，在现实电路设想中减小了设想的庞杂度。
9、多接纳去耦电容
这些去耦电容要有低的ESL和ESR数值，对低频的ESD来讲，去耦电容减小了环路的面积，因为其ESL的感化使电解质感化削弱，能够或许或许更好的滤除高频能量。
