MOS晶体管的任务道理

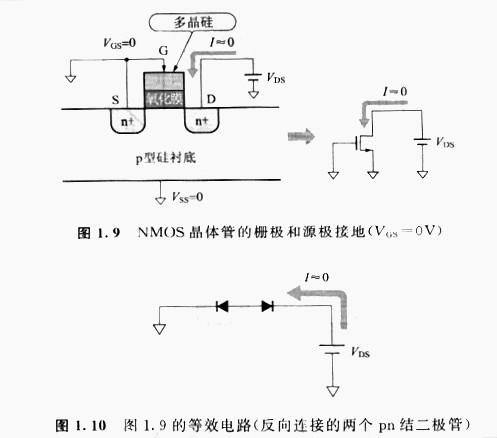

起首会商将栅极与源极短路、接地（V_GS=OV）时的状态。如图1.9所示的MOS晶体管。这类状态下，固然漏极上加电压V_DS，可是在漏极—源极间的确不电流流过。为甚么？如图1.10所示，这是因为此时的漏极与源极间能够或许等效为两个pn结二极管反向毗连。

任务道理

1．V_GS从0V→渐增添

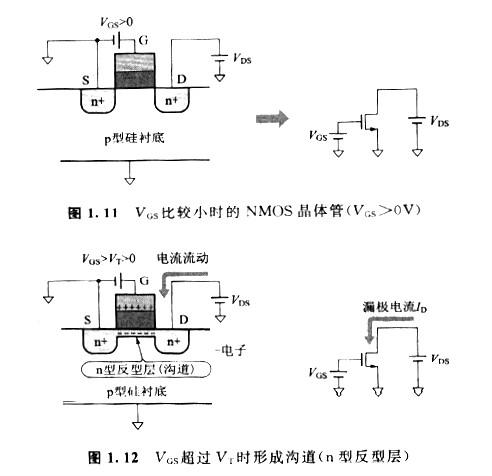

     当栅极—源极间的电压V_GS从0V慢慢增添时（图1.11），那末在必然电压下，如图1. 12所示，在栅氧化膜上面会组成称为沟道的n型化的地区，即组成n型反型层。这个沟道便是将源区与漏区l毗连起来的电子通路。这时候候候候如图1.12所示，当漏极加电压V_DS时，漏极—源极间就有电流流过，该电流叫做漏极电流。把组成沟道所必需的栅极—源极间的电压叫做阈值电压V_T，对于Si MOS晶体管来讲，约莫是0.6V。用V_TN、V_TP别离表现NMOS晶体管和PMOS晶体管的阚值电压。栅极—源极间所加电压V_GS高于阈值电压V_T组成沟道的状态称为强反型状态(strong inversion)。

2.当V_GS大于V_T，V_DS增添时

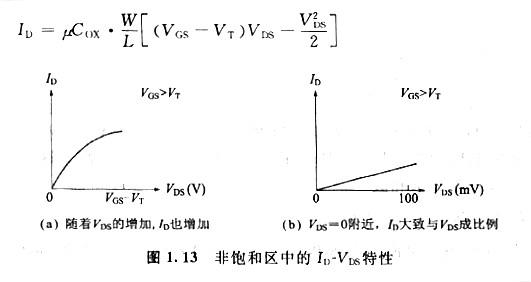

    在对峙V_GS大于VT前提下，V_DS慢慢从OV增大时，如图1.13(a)所示，漏极电流ID也在增添。这时候候候候的漏极电流抒发式由下式给出：

式中，W是MOS晶体管的沟道宽度；L是MOS晶体管的沟道长度。w与L都是首要的参数，沟道宽度W和长度L若何必定是晶体管设想中的首要题目，这里起首需要寄望的是，漏极电流ID与沟道宽度W成比例，而与沟道长度L成正比。

底子参数

  咱们再来看式(1.1)中的其余参数。μ是载流子迁徙率，在NMOS与PMOS中别离是电子和空穴的迁徙率，用μn和μp表现。其典范值为

便是说，PMOS与NMOS的迁徙率相差3倍。假设晶体管的电流驱动能力不异，那末NMOS的尺寸巨细就只需PMOS的1/3。
Cox是MOS晶体管单元面积的栅电容，由下式给出：

式中，εox真空介电常数(8.85X10-14［F/cm］）,εox为栅氧化膜的绝对介电常数（SiO2是3.9）；tox是栅氧化膜的厚度。

式(1.1)表现的漏极电流抒发式合用的前提是V_GS>VT，V_DS≤V_GS-V_T。在这个前提下MOS晶体管的任务地区称为非饱和区，也叫做线性区(linear region）

当V_DS处于OV附近时，切确地说，是当V_DS《2(V_GS-V_T)时，式(1.1)右侧的第2项能够或许忽视不计，能够或许类似为下式：

 由该式能够或许看出，当V_DS《2(V_GS-V_T)时，I_D与V_DS成比例。理论上，如图1.13(b)所示，在VDS靠近ov的地区，能够或许看到I_D与VDS，成比例地增添。跟着V_DS的增大，式(1.1)中的-V_DS2／2变得不可忽视，这时候候候候I_D的增添就缓慢了。
    在V_GS大于V_T的强反型状态，假设漏极-源极电压进一步增添，达到V_DS=V_GS-V_T时，漏极电流ID就变为下式：

    在漏极-源极间电压进一步增添的状态下（也便是VDS>VGS -VT），漏极电(流不再像后面那样增添，底子上是必然值，其值由式(1.4)给出。这个任务地区（V_DS>V_GS-V_T）称为饱和区。

任务根基道理

    4．仿照电路任务在饱和区

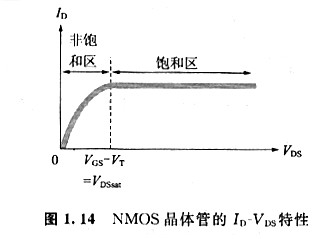

    图1. 14示出漏极电流ID与漏极-源极间电压V_DS的干系。非饱和区与饱和区R的分界是

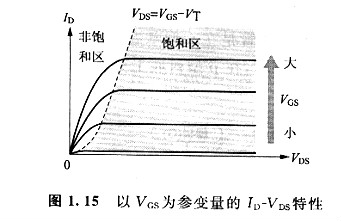

    图1. 15因此栅极-源极间电压V_GS为参变量的状态下漏极电流ID与漏极-源极间电压V_DS的干系。跟着V_GS的增添，I_D也在增。虚线表现饱和区与非饱和区的分界。能够或许看出，V_GS越高为了使晶体管丁作在饱和区就需要更大的V_DS。

    再来会商以栅极-源极间电压V_GS为横轴时漏极电流I_D的变更。当MOS晶体管任务在饱和区时，因为这时候候候候的I_D由式(1.4)给出，以是如图1.16所示，I_D与V_GS的干系是2次方特征。
    取式(1.4)双方的平方根，便是

能够或许看出，ID是V_GS的一次函数。图1.17示出ID与V_GS的干系。从该图中能够看出，在V_GS>V_T时，I_D是V_GS的一次函数。外插直线与横轴V_GS的交点便是阈值电压V_T。
