开关电源电路：防雷击、防浪涌电路-KIA MOS管
信息来历：本站 日期：2022-10-17
开关电源，输出掩护电路很首要，开关输出掩护电路具备过流掩护、过压掩护和浪涌按捺等功效，对电网的电压打击和EMC等具备相称首要的感化。
输出浪涌电流：凡是在开关电源启动时，能够须要输出真个主电网供给短时辰的大电流脉冲，这类电流脉冲凡是被称为输出浪涌电流。
雷击：雷电的入侵起首表现为过电压，当存在泄放通道时，发生电流。过电压有共模过电压和差模过电压两种范例。由于寄生电容的存在，雷电过电压击穿氛围或在常压下绝缘的器件，构成壮大的雷电流，形成装备破坏。
为了按捺雷电的影响，应在雷电能量进入装备前将能量泄放至大地。对共模过电压，应在输出线与地之间装置防雷器件;对差模过电压，应在输出前方和零线之间装置防雷器件。

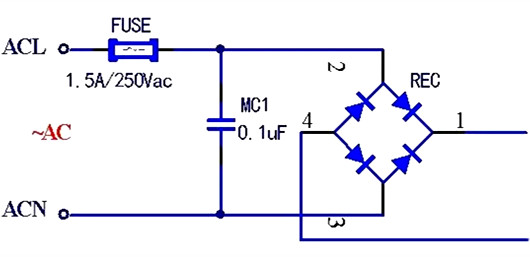

1.保险丝
保险丝具备过流掩护感化，普通挑选保险丝时辰现实的熔断电流要即是额外电流的1.5倍摆布。

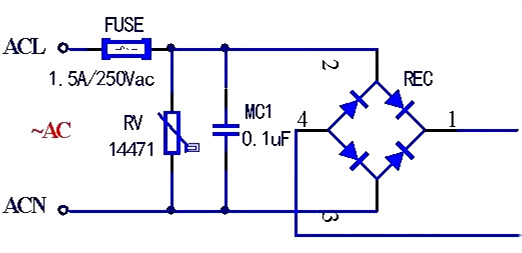

2.压敏电阻
当加在压敏电阻上的电压低于它的阈值时，流过它的电流极小，它相称于一个阻值无限大的电阻；当加在压敏电阻上的电压跨越它的阈值时，流过它的电流激增，它相称于阻值无限小的电阻。
压敏电阻，压敏电阻规格有07471、10471、14471等规格，具备浪涌按捺功效，是以这类电路有过压、过流掩护功效，有些还具备防雷击掩护。

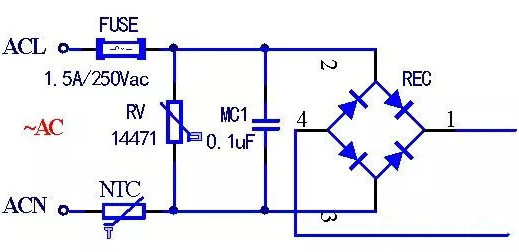

3.NTC热敏电阻
在开关电源启动时，NTC电阻器处于常温，有很高的电阻，能够有用地限定电流；而在电源启动以后，NTC电阻器会由于自身散热而敏捷升温至约110℃，电阻值则削减到室温时的十五分之一摆布，削减了开关电源一般任务时的功率消耗。
热敏电阻接纳的是负温度系数的，它的阻值随温度的下降为下降，它具备按捺电路的浪涌电流才能。

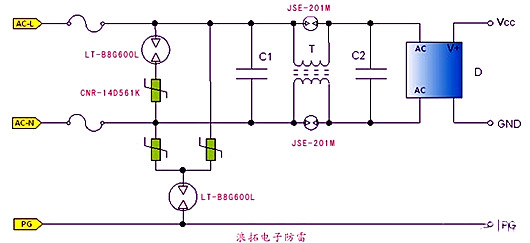

4.陶瓷气体放电管
当气体放电管两头施加的电压小于触发电压时，气体放电管为断路状况，根基无泄电流。当电压高于触发电压时，气隙被击穿，能够为短路。

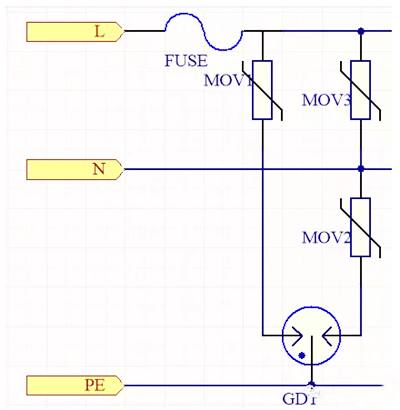

陶瓷气体放电管与压敏电阻共同利用：由于放电管存在残留电压，若是挑选残留电压较高的放电管(以知足最高输出电压的1.7倍)，放电管的焚烧击穿电压也会很高，这能够对一些请求掩护电压比拟低的装备也起不到过压掩护感化，为此能够选用残留电压比拟低的放电管与压敏电阻串连利用，如许能够下降浪涌电压的门坎，同时放电管对压敏电阻也起到必然的掩护感化(加到压敏电阻两真个电压绝对变小了)。
别的，由于压敏电阻自身较大的寄生电容，致使它有较大的泄电流，而气体放电管泄电流很小，使得体系几近不泄电流。不瞬变电压时，GDT将MOV与体系离隔，使得歧路泄电流极低。
当过压时，由于放电管发电的压降很低，此时放电管放电，此时首要由压敏电阻起感化。搅扰曩昔后又规复停止状况将压敏电阻与大地离隔。若是压敏电阻在接收浪涌能量进程呈现短路生效，也能够经由过程气体放电管离隔。
别的，在通信电路中，压敏电阻必须要与放电管串连起来利用，由于压敏电阻的散布电容很是大(几百PF到几千pF)，而放电管的散布电容很是小(只要几pF)，不会对旌旗灯号形成短路。
