以电路阐发开关电源Layout准绳-KIA MOS管
信息来历：本站 日期：2022-10-14

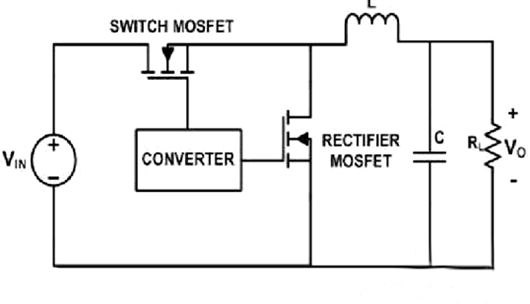

以同步整流BUCK电路为例阐发开关电源Layout准绳。
起首阐发任务道理，下文用SM指代Switch MOSFET，RM指代Recifier MOSFET。

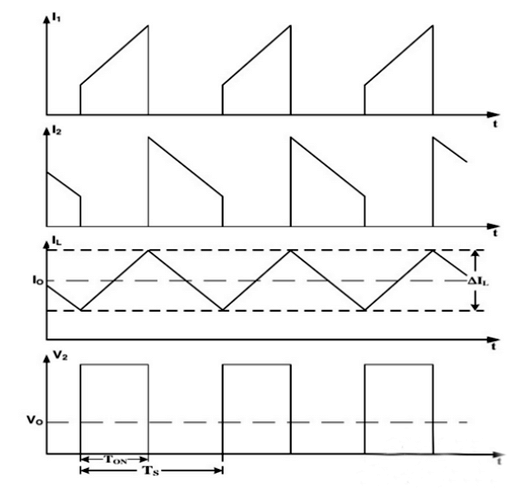

SM和RM两管互补导通，SM导通时电源给电感充电，SM电流i1线性回升；当RM导通时，i1变为0，电感给负载放电，RM电流i2线性降落，详细波形以下图所示。
接着元器件便是规划法则
①SM和RM上经由过程的电流存在较大的渐变，即较高的 di/dt，和输出滤波电容会构成环路，该环路上PCB引线寄生电感(nH级别)会发生较大的电压尖峰，一样会发生较大的磁场辐射，是以须要保障环路面积小。
②功率电路和节制电路分开开；
③弥补收集要接近节制芯片安排，利用短的引线，阔别功率旌旗灯号。
