PMOS管作电源开存眷重事变：开关速率过快-KIA MOS管
信息来历：本站 日期：2022-10-13
PMOS管用作电源开存眷重事变：PMOS管作电源开关时因开关速率过快致使电源被拉下。

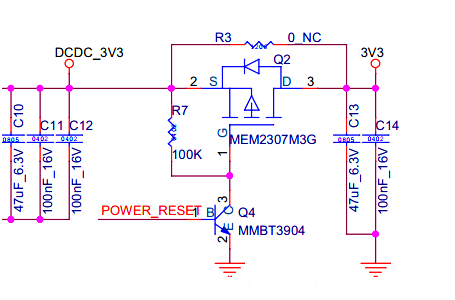

在电路顶用到了三极管和MOS管做电源开关，原有题目电路以下图：POWER_RESET为高，Q4和Q2均导通，电源接通; POWER_RESET为低时，Q4和Q2均不导通，电源不通。
做好PCB板，焊上响应器件，上电发明电路任务不一般，表现为，在POWER_RESET俄然变高时，即电源3V3俄然接通时，前级电源DCDC_3V3被拉下。

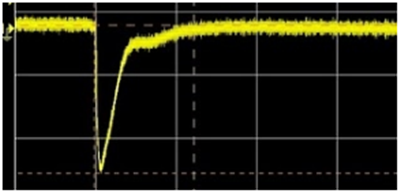

用示波器丈量以下：
那末是为甚么呢？缘由是由于开关的开启速率过快，刹时导通，尔后级3V3电源有良多电路均在利用，会接了良多滤波电容，总电容量很大。
在电源俄然接通的时辰，须要对这些电容停止充电，电容量大，致使刚起头须要的电流很大，而前级来不迭供给，致使电源被拉下。
晓得了题目的缘由，那末若何批改呢？那就须要闪开关不能翻开过快，须要渐渐翻开。

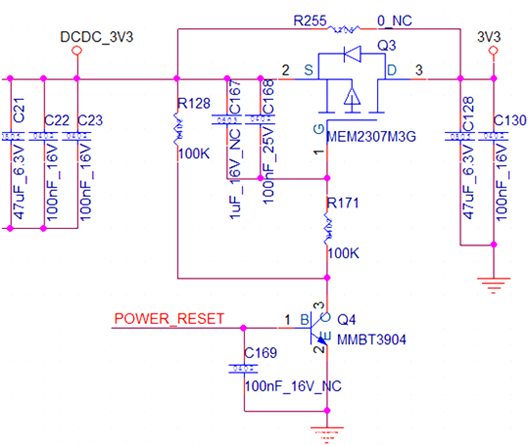

改良电路以下：
起首C169能够让Q4导通时候变缓，这是一方面。而后C168和R171能够让Q3导通变缓。
Q4导通前Q3的Vgs=0。当Q4由不导通变为导通时，由于Q3的GS下面有电容，电容两头电压不能渐变，Q3的G极不会顿时被拉低，而是须要经由进程R171对电容C168和C167停止充电，充电的进程便是G极电压变低的进程，即Vgs是渐渐变更的，以是Q3也是渐渐导通的，开启的速率取决于C167和C168及R171的值。
