结温（Junction Temperature）

结温是处于电子装备中现实半导体芯片（晶圆、裸片）的最高温度。它凡是高于外壳温度和器件外表温度。结温能够权衡从半导体晶圆到封装器件外壳间的散热所需时候和热阻。

最高结温（Maximum junction temperature），器件结温越低越好。

最高结温会在器件的datasheet数据表中给出，能够用来计较在给定功耗下器件外壳至情况的热阻。这能够用来选定适合的散热装配。

若是器件结温跨越最高任务温度，器件中的晶体管就能够会被粉碎，器件也随即生效，以是应接纳各类路子下降结温或是让结温产生的热量尽快散发至情况中。

起首必须保障芯片的结温在其能够蒙受的规模以内。产业级产物普通划定规模是-20~85℃，军品或汽车级能到达-40~125℃。

结温为：热阻×输入功率+情况温度,是以若是进步接合温度的最大额外值,即便情况温度很是高,也能普通任务。

一个芯片结温的估量值Tj，能够从上面的公式入彀较出来：

Tj=Ta+( R θJA × PD )

Ta = 封装的情况温度 ( o C )

R θJA = P-N结至情况的热阻 ( o C / W ) （数据手册普通会供给）

PD = 封装的功耗即功率 (W)  芯片功耗 = Pin-Pout

对PD,比方若是输入电流为12V，接纳78M05停止稳压，稳压到5V，最大输入电流为0.3A ,则78M05耗损的（最大）功耗为P=（12V-5V）x 0.3A=2.1W

保举以Tj 的最高允许温度的80%为基准来停止热量设想。

下降结温的路子：

1、削减器件自身的热阻；

2、杰出的二次散热机构；

3、削减器件与二次散热机构装置介面之间的热阻；

4、节制额外输入功率；

5、下降情况温度；

结温懂得

凡是，芯片的结温(Junction Temperature)（Tj）每回升10℃，器件的寿命就会约莫减为一半，毛病率也会约莫增大２倍。Si 半导体在Tj 跨越了175℃时就有能够破坏。

由此，利用时就必须死力下降Tj，以允许温度（凡是80～100℃）为方针停止热量设想。可是，对功率器件那样的高输入 元件，要把Tj 按捺在允许温度以下实在是比拟坚苦的，以是凡是以规格书里揭载的最高允许温度的80%为基准来设想Tj。

别的、即便器件的封装不异，按照器件的芯片尺寸、 引线框架的定位尺寸、实装电路板的规格等差别、热阻值也会产生变更，须要出格注重。

界说

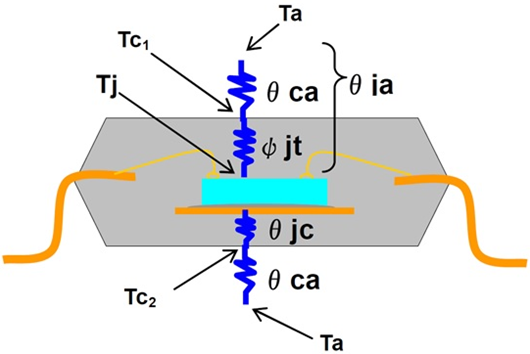

半导体封装的热阻是指器件在耗损了１[Ｗ]功率时，用芯片和封装、四周情况之间的温度差按以下公式停止计较。

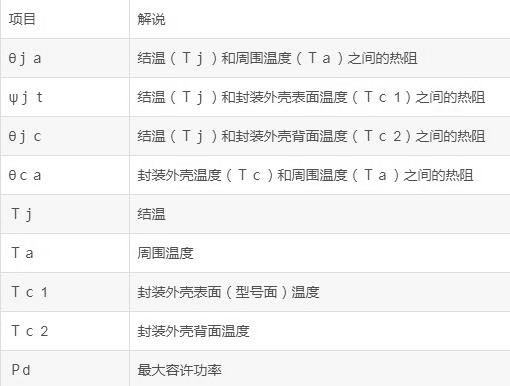

此中

结温(Tj)的考证体例（ψjt 已知）

用以下的体例能够预算结温(Tj)。

先求IC 的功率(P)。

在现实组装时的情况前提下，用喷射温度计或热电偶来丈量封装外表温度Tc1。

把测得的Tc1 代入下式后，就能够算出了。

如之前报告的、保举以Tj 的最高允许温度的80%为基准来停止热量设想。

注)θja,ψjt 是实装到以JEDEC 规格为基准的电路板上时的数值，可是按照引脚范例的尺寸、电路板的材质和尺寸、电路板上的布线比率的差别，几多会有些变更，要出格注重。
