芯片温度是指晶体管芯片自身的温度Tj（结温）。芯片温度Tj是四周（情况）温度Ta与芯片发烧量相加后的温度，是斟酌额外值和寿命时最重要的身分之一。
因为最近几年来的晶体管芯片是由树脂密封的，固然就没法间接测得芯片的温度。是以，Tj根基上是经由过程计较来求得的。以下为计较公式示例。
Tj＝Ta＋θja×P
Tj：芯片（结点）温度，Ta：情况温度（℃），θja：结点到情况间的热阻（℃/W），P：功耗（W）
如公式所示，芯片温度Tj是热阻×功率，即芯片发烧量与情况温度Ta的总和。这是最根基的公式。

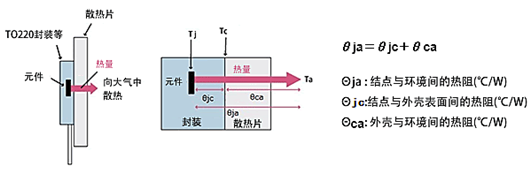

图中给出了各局部的温度与热阻之间的干系。图中固然包含散热片，不过外壳（封装）温度Tc只是晶体管封装外表的温度。

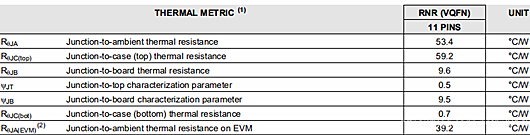

热阻的干系以下：
θja是外部的结到氛围的温度参数。
θjc是外部的结到外壳（便是封装）的温度参数；
θjctop是结到封装顶部的温升参数;
θjcbot是结到封装底部的温升参数。
θjb是外部的结到基板的温度参数。
θja，θjctop这2个参数便是咱们计较温度的首要参数。
芯片功耗 = Pin-Pout
利用室温+温升计较结温：芯片功耗 ×θja+氛围温度则为结温。
对开关电源芯片能够要看详细的手册。
