一个MOS电路计较的话，有两个参数是比拟主要的。一个是vth，一个是UnCox。不斟酌其余效应。
那有一个工艺库，就要晓得工艺库的这两个参数。一种体例间接看工艺库参数，可是此刻的工艺库是基于BSIM，参数超等多，有斟酌到良多二级效应。若是间接用工艺库的参数vth0，UnCox来计较的话，会发明计较的值和仿真的值相差比拟大。是以就须要找出咱们用于手算的这两个参数的值。
对MOS饱和环境：
其电流方程
双方开根号，能够获得Id和Vgs是线性的。由于s端接低电平（对N管），接高电平（对P管）。以是就获得Id和Vg是线性的。
即

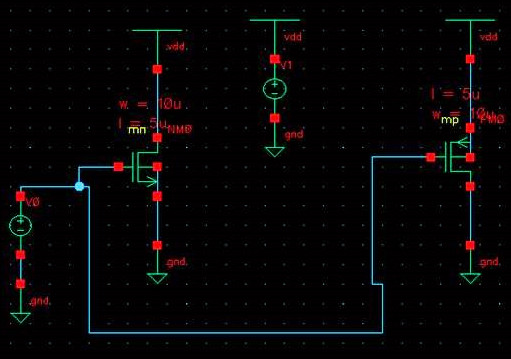

搭电路所用的库是st02 。
管子的宽长比都是10u/5u。
V1电压源为5V，供给电源。V0电压源供给给管子的栅极输出。
对V0停止DC电压扫描。获得N管和P管对电压V0的曲线。操纵计较器获得扫描数据。

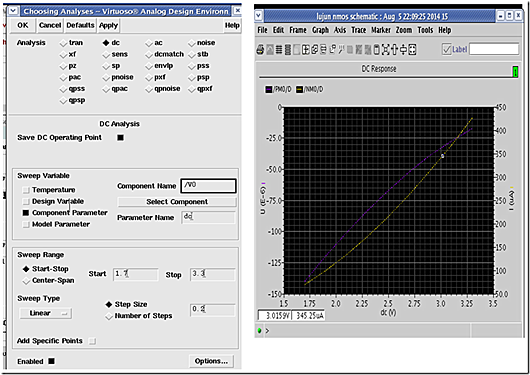

DC设置和获得的输出曲线。

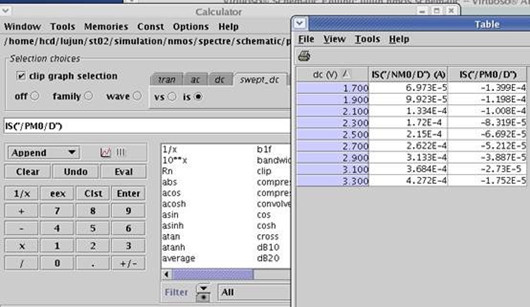

N管和P管的电流对输出电压扫描的值。左是N管电流，右是P管电流。
获得数据后，就用matlab来处置。操纵数据，获得拟合的线性曲线，获得斜率和截距，就能够获得参数的值了。

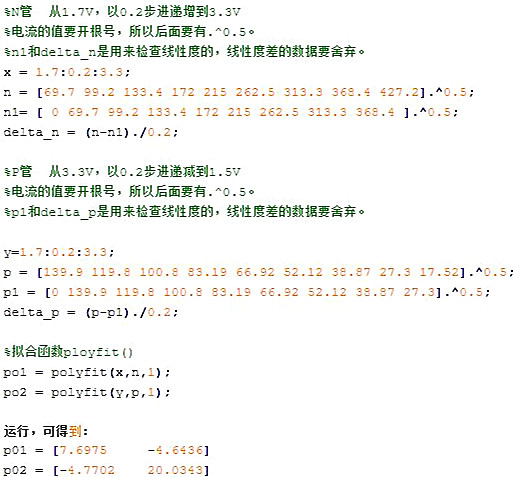

Matlab的代码以下：
前一个值是斜率，后一个值是截距。
带入到
便可获得
UnCox = 59.3uA/v2 Vthn = 0.6v
UpCox = 22.8 uA/v2 Vthp = -0.8v
如许就获得了参数了。
上面停止去考证一下：

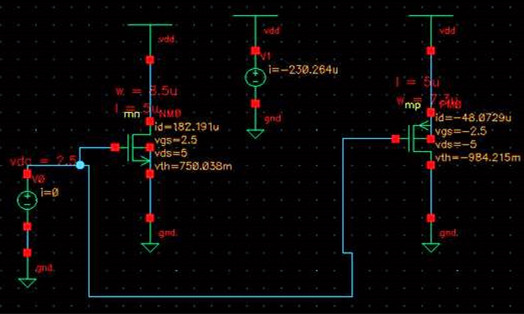

将宽长比改成 N管8.5u/5u P管 7.3u/5u
操纵电流公式 获得
N管电流 181.96uA
P管电流 48.1uA
从图中仿真出来的电流比拟，会发明，偏差比拟小。
可图中还能够看出，N管的Vth为0.75v，P管的Vth为-0.98V。与咱们计较出来的值不一样。相差0.1V摆布。（我以为仿真的时辰，斟酌了对Vth影响的二阶效应，以是形成Vth有变更）。
以上的数据在长沟道的时辰，计较比拟有用。在短沟道环境下，计较偏差就比拟大了，由于在短沟道下，平方率公式已不合用了，此时二阶效应的影响比拟大了。不过摹拟电路，沟道都不会太短，能够根据长沟道公式计较。
