栅极电阻、栅源电阻感化分享-KIA MOS管
信息来历：本站 日期：2022-10-10

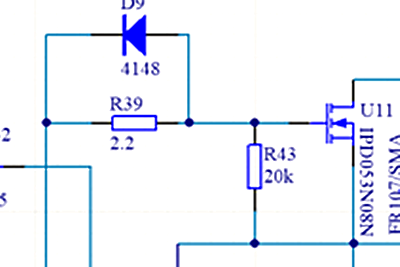

H桥的mos管栅极电阻
1.减缓Rds从无限大到Rds(on)(普通0.1欧姆或更低)。
2.若不加R39电阻，高压环境下便会由于mos管开关速率过快而致使四周元器件被击穿。但R39电阻过大则会致使MOS管的开关速率变慢，Rds从无限大到Rds（on）的须要颠末一段时候，高压下Rds会耗损大批的功率，而致使mos管发烧非常。
若是不栅极电阻，或电阻阻值太小
MOS导通速率过快，高压环境下轻易击穿四周的器件。
栅极电阻阻值过大
MOS管导通时，Rds会从无限上将至Rds(on)(普通0.1欧姆级或更低)。栅极电阻过大时，MOS管导通速率过慢，即Rds的减小要颠末一段时候，高压时Rds会耗损大批功率，致使MOS管发烫。过于频仍地导通会使热量来不迭发散，MOS温度敏捷身高。
1.作为泄放电阻泄放掉G-S的少许静电，避免mos管发生误举措，乃至击穿mos管（由于只需有少许的静电便会使mos管的G-S极间的等效电容发生很高的电压），起到了掩护mos管的感化。
掩护栅极G-源极S：场效应管的G-S极间的电阻值是很大的，如许只需有少许的静电就可以使他的G-S极间的等效电容两头发生很高的电压，若是不迭时把这些少许的静电泻放掉，两头的高压就有能够使场效应管发生误举措，乃至有能够击穿其G-S极；这时候栅极与源极之间加的电阻就可以把上述的静电泻放掉，从而起到了掩护场效应管的感化。
2.为mos管供给偏置电压，即不使栅极电压悬空，致使mos管被误导通。
