1、为MOSFET供给一个供电，颠末电阻分压从而获得分压值，也即所谓的供给一个偏置电压；
2、起到防ESD静电的感化，防止处在一个高阻态。这个电阻能够把它看成是一个泄放电阻，防止MOS管误举措，从而破坏MOSFET的栅极G-源极S；
起首，第一个感化偏置电压感化应当好懂得这里不做过多诠释，首要来讲下第二个感化的任务道理，它是如何防ESD掩护MOS管的G极和S极的。

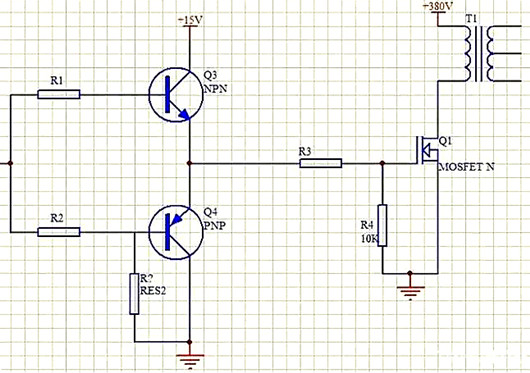

图腾柱驱动电路
咱们晓得MOS管的G-S间的阻抗是很大的，如许只需当G-S脚有少许的静电，有一点的电流流过，G-S极间的等效电容两头就会发生很高的电压，因为大阻抗再乘以电流就会有一个很大的电压，
若是不疾速地将这些ESD静电泄放掉，在结电容Cgs两头发生的高压就有能够使MOS管发生误举措，乃至有能够把管子的G-S极击穿，以是在栅极（G) 与 源极(S)之间加这个电阻，首要是把ESD静电泄放掉，从而起到掩护这个MOS管的感化。
阐发：这个电路是一个图腾柱的推挽电路，感化是加快MOS管疾速导通和关断。咱们晓得MOS管有一个米勒效应，为防止管子永劫间逗留在一个米勒平台上，以是咱们要加快MOS管的导通与关断时辰，从而削减开关的消耗。
Q3、Q4是轮番导通的，MOS管的G极在不时地充电和放电状况，若是这个时辰俄然封闭电源，MOS管的栅极就能够有有两种环境发生：

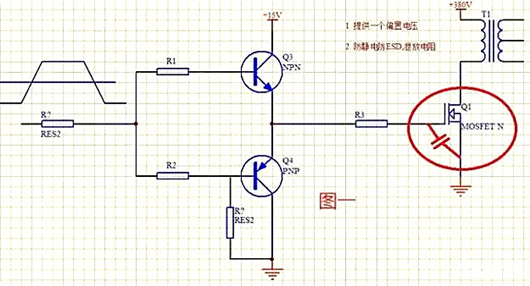

图一
第一种环境是，断电时栅源极恰好在放电状况，结电容Cgs不电荷存储了，恰好电放完了；
另外一是种环境是，断电时栅源极(Vgs)恰好在充电状况，这时辰候结电容Cgs它是有电荷的，并且电是布满的，如上图一所示。
电源断开了，这时辰候辰Q1、Q2也都断开状况，都是不电的。这个时辰Vgs的电荷就不开释的回路，这个电荷一向存在这里，并且能坚持很长的一段时辰，成立MOS管导通前提并不消逝，相称于关机的时辰Vgs一向是有电压存在的。
如许再次开机刹时，因为鼓励旌旗灯号还不成立，而开机刹时MOS管的漏极（D极)供电随机供给，在导电沟道的感化下，MOS管立即发生不受控的庞大漏极（D极）电流Id，能够会引发MOS管烧坏，这类环境不是咱们想要的。

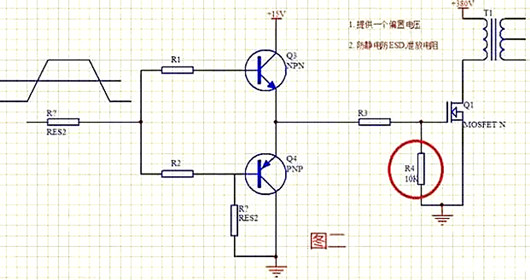

图二
以是，为了防止此景象的发生，以是在在MOS管的GS之前并接一颗泄放的电阻R4，如上图二，关机后结电容Cgs存储的电压经由过程这个电阻R4对GND敏捷开释。普通这个电阻的阻值不能够取太大，太大了放电就比拟慢，为为保障电荷的敏捷开释，普通取5K至数10K摆布。
