Cadence仿真：NMOS管的漏端输入电阻-KIA MOS管
信息来历：本站 日期：2022-10-09

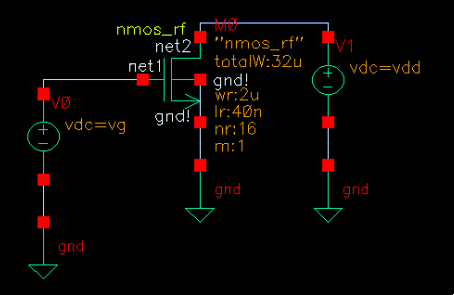

nmos管的输入电阻能够将栅端接地，在漏端加一个直流电压，丈量Id ，而后作二者之间的比值即为漏端输入电阻。

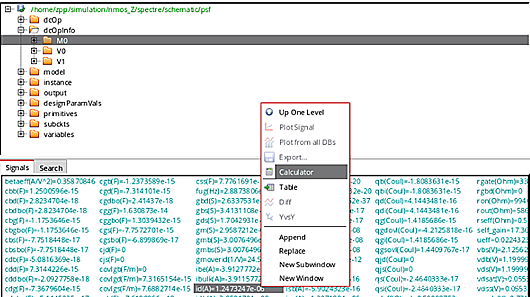

做DC直流仿真，而后在ADE界面中履行菜单栏号令【Tools】→【Results Browser】，挑选mos管，将id取值到计较器傍边：

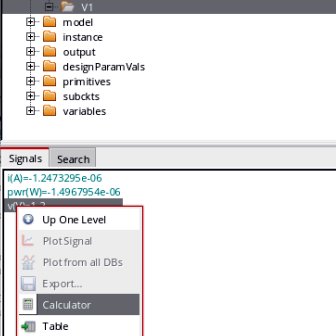

一样的，将漏级电压源的电压值也取值到计较器傍边：

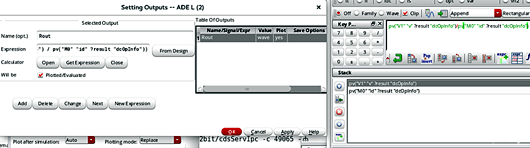

接上去，在ADE界面中履行菜单栏【Outputs】→【Setup】，增加新的公式，取名为Rout，获得计较器中的公式：

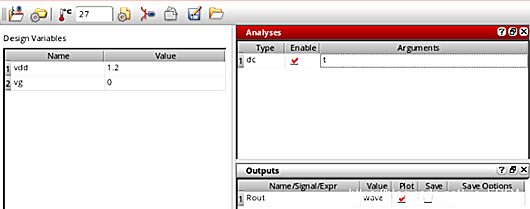

最初的ADE界面以下：
对VDD停止参数扫描，注重不要在DC扫描中设置。

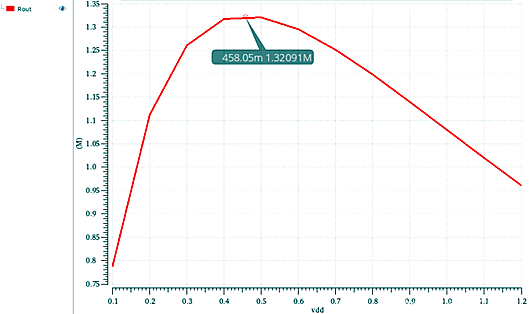

最初获得的输入阻抗的曲线为：
