模电分享：电压源和电流源的转换-KIA MOS管
信息来历：本站 日期：2022-10-08

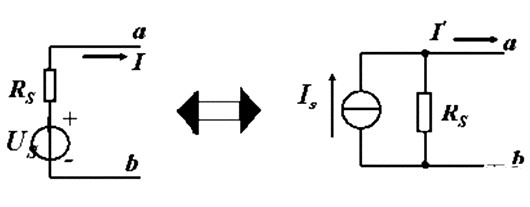

电压源能够等效转换为一个抱负的电流源IS和一个电阻RS的并联。电流源能够等效转换为一个抱负电压源US和一个电阻RS的串连。即转换公式：Us = Rs*Is。
须要注重的是，转换前后US与Is 的标的目的，Is应当从电压源的正极流出。并且等效转换只合用于外电路，对内电路不等效。
转换的准绳：对外电路来讲，转换前后，电压和电流的干系稳定。
由于内部负载是一样的，以是只需转换前后，电流稳定，便是等效变更。
假定内部负载为RL，
对抱负电压源串连电阻电路来讲，电流
对抱负电流源并联电阻电路来讲，电流

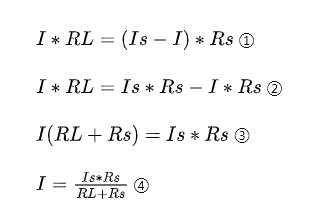

推导进程为：
即，当Us=Is*Rs时，且转换前后的电阻Rs相称，便是等效变更。
