mos体二极管参数

体二极管的手艺参数VSD、IS、trr、Qrr、ISM、IRRM

信息来历：本站　日期：2017-08-14　

分享到：

体二极管的手艺参数VSD、Is、trr、Qrr、ISM、IRRM

初期的功率MOSFET经常会因为漏-源极的电流或电压的变更速度太快而失控，或组成漏-源极的击穿破坏。而在大功率的高速开关电路中，纯阻性负载是很少见的，即使外部负载是纯阻性的，电路的漫衍参数、VMOS自身的漫衍参数在VMOS高速开关时代，也会偶然候很短可是速度很快的电压/电流变更景象。组成MOSFET易损的启事是外部寄生的NPN晶体管在作怪。

以双分散厂艺为代表的MOSFET花费工艺，延长了N+源区，同时增添了P+基区，寄生的NPN晶体管被底子上遏止掉了，转而为一个PN结所替换，这便是寄生二极管（体二极管）。

可是体二极管的开关速度经常并不够快，在低速开关电路中，体二极管是很好用的续流二极管，可以或许有用地保护VMOS，可是在高速电路中，经常需要—个开关速度更快的二极管（如肖特基二极管）与之并联，以避免因为体二极管来不迭掀开组成灾害性的成果（失控或破坏）。这无疑会增添电路资本。

因此体二极管的机能对于VMOS而言，也是相称主要的，出格是高速开关电路中，它的机能抉择了你可否需要额定增添开关速度更高的续流二极管。

体二极管的手艺参数的意思以下。

源极持续电流，漏极与源极间的体二极管的最大正向持续电流，也写作IDR，意思是（漏极持续反向电流）。手册通俗给出的是最大值，这个参数表征的是在VMOS关断、体二极管守旧时能接管的最大电流，电流标的目的与漏极电流相反，以不超出管芯的结温为限。假设仅仅表现体二极管的正向续流电流而不是最大值时，通俗用IF表现；不过，在一些老产物的手艺手册中，IF也表现续流电流的最大值。

IS是体二极管的电流规格，通俗与VMOS的电流规格不异。因此，在告急状态下，将源极与栅极短接起来，VMOS可以或许充当大电流的快规复二极管利用。

体二极管正向压降，漏极与源极间的体二极管的正向压降，也写作（体二极管）正向压降和VF，体二极管正向压降）。VSD的是在VMOS关断、体二极管守旧时，给定Is前提下，体二极管的导通压降。手册通俗给出的是最大值，数值在1V摆布。

源极脉冲电流（体二极管），漏极与源极间的体二极管的最大正向脉冲电流，也写作IDRP，意思是（漏极反向脉冲电流）。这个参数表征的是体二极管抗单次电流打击的极限能力，手册通俗给出的是最大值，数值上与VMOS的IDM不异。

（体二掇管）反向规复电流，也写作Irr。这个参数表征的是体二极管关断时的结电容的充电电流。正向导通的体二极管作为续流二极管利用时，续流电流也会同时给体二极管的结电容充电，续流终了后，体二极管并不会顿时关断，这是因为结电容所存储电荷的开释而组成与续流电流标的目的相反的“规复”电流，这个反向规复电流的标的目的与VMOS守旧时的漏极电流的标的目的则是不异的，从而会增添VMOs的漏极功耗。IRRM是一个疾速变更的量，手艺手册通俗给出的是峰值，不是统统的手艺手册都给出这个参数值。

（体二极管）反向规复时候。这个参数表征的是体二极管的结电容的电荷泄放时候，也便是IRRM的存续时候。

今朝根据二极管的反向规复时候对功率二极管的分类，通俗二极管的trr>500ns:trr在300一500ns之间为疾速二极管；trr在100～300ns为快规复二极管；trr在50-100ns为超快规复二极管；trr<10ns为肖特基二极管，现在有一些超快规复二极管的trr在20一50ns之间。小功率开关二极管的trr般也小于20ns。

（体二极管）反向规复电荷。这个参数表征的是体二极管的结电容在止向守旧时代所存储的电荷，相称于体二极管的结电容所存储的能量。

一些产物的手艺手册还会给出体二极管的反向规复时候的下降时候(ta)、回升时候(tb)，通俗而言，ta>tb。

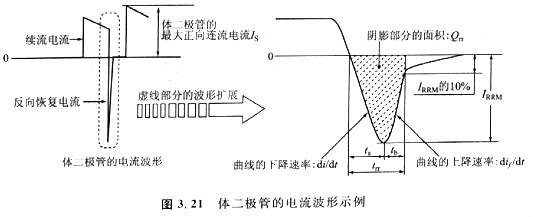

上述诸参数可以或许在体二极管的电流波形上直观地表现出来（图3. 21）。

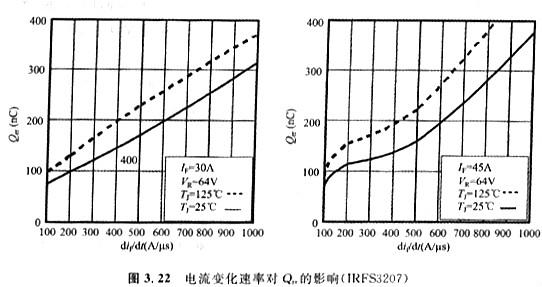

手艺手册在给出体二极管的手艺参数时，测试前提中会有图3。21中的di/dt参数，在给出的曲线图中，偶然会接纳dif/dt，因为反向规复电流的—卜升速度更快，因此更有代表性。两者对Irr、trr、Qrr均有较着影响，对IRRM、Qrr影响是正向的，对trr的影响则是反向的。图3. 22是IRF3207的手艺手册中给出的波形图，VR表现体二极管两头的最人反向规复电压。
