MOS管有如下参数：
Operating Junction ：Tmin-Tmax。
Continuous Drain Current（Rjc）：I（T=Tc）。
Power Dissipation（Rjc）：P(T=Tc)。
THERMAL RESISTANCE：Rjc 。
Drain?to?Source On Resistance：RDS(on)
为避免mos管温度跨越Tmax，是以有如下公式：
Tmax=Rjc*P+TC.
MOS管的功耗首要来自于电流
P=I*I*Ron。

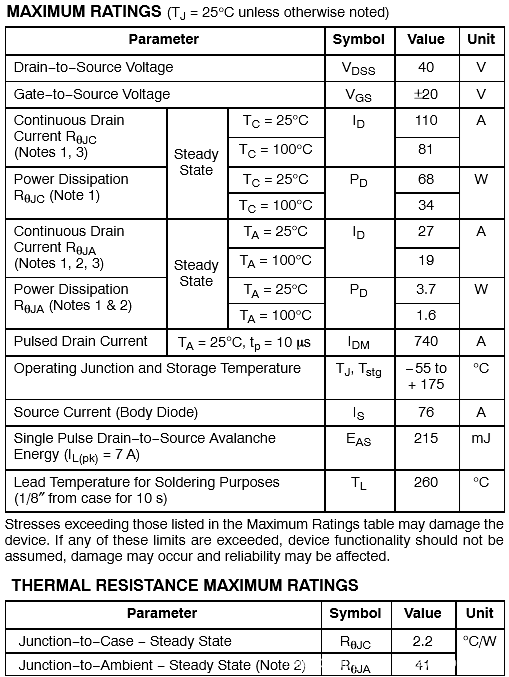

举例：
当TC=25度的时辰:
Power Dissipation=68W.
THERMAL RESISTANCE=2.2.
Rjc*P+TC=2.2*68+25=174.6
器件最高任务温度是175度，可见是相称的。
Continuous Drain Current=110A.
Drain?to?Source On Resistance：RDS(on)

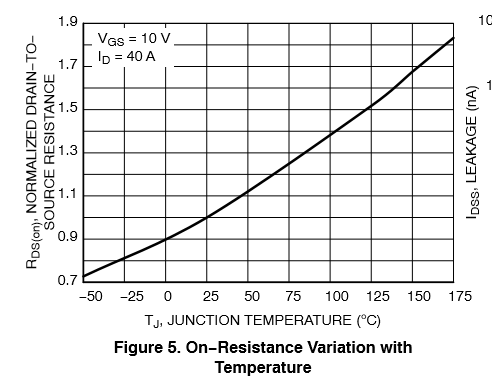

在175的时辰导通电阻=2.8*1.85=5.18。
I*I*RDS(on)=110*110*0.00518=62.678W。
Power Dissipation=68W.
这两个数据也是很靠近的。
TC,TA即是其余温度的时辰，这个干系也是能够考证的。
是以能够得出论断，mos管的最大电流，最大功耗，这些参数的意思，便是为了保障mos管的Junction温度不跨越最大限值。
