图文分享输出电压的欠压掩护电路设想-KIA MOS管
信息来历：本站 日期：2022-09-28
普通DC-DC电源芯片外部都有一个under voltage lock out（UVLO）功效，其感化是当芯片的供电电压低于UVLO的门限值时，封闭IC，以避免IC任务非常。
可是良多环境下，咱们更关怀的是芯片的输出电压是不是知足板卡功效模块的一般运转。
案例申明：板卡供电电源为DC_12V，DC_12V经MP2307降压到5V，给板卡其余功效电路供电。同时板卡上有一超等电容SCB作为备用电源，当DC_12V俄然掉电时，可持续由SCB供电，保障数据不丧失。

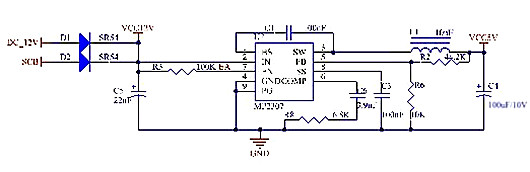

板卡电源设想以下：
超等电容两头电压会跟着放电时候的增加而降落。当其电压降落到必然水平时，MP2307的输出电压VCC5V也会随之降落。而板卡上焦点部件供电电压低于4.3V时，会呈现非常。
是以，须要设想一个输出欠压掩护电路，使VCC5V低于4.3V时，能封闭MP2307，保障焦点部件一般运转。

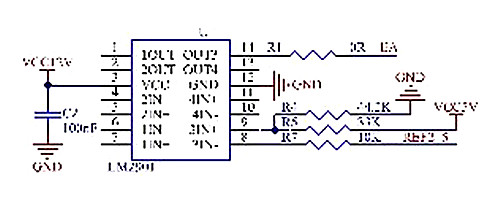

起首用比拟器LM2901搭建欠压掩护电路以下：
能够看到，电路一般运转进程中，当VCC5V低于4.37V时，可封闭MP2307。知足欠压掩护请求。
可是体系刚上电时，VCC5V是不的，EA一向为低电平，即MP2307一向处于封闭状况。那此时若何开启MP2307呢？

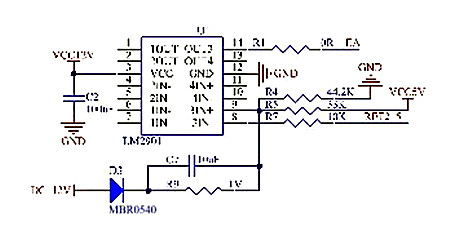

这里咱们在电路上加入一个旌旗灯号DC_12V，以下图：
因为电容两头电压不能渐变，体系刚上电时，C7右边节点会有一个刹时12V的电压，该电压可保障上电时，顺遂开启MP2307。
本电路奇妙地操纵了电容两头电压不能渐变的特征，保障了上电刹时，顺遂开启MP2307。

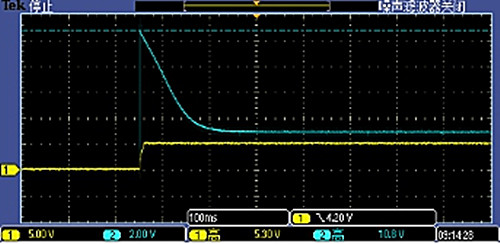

用示波器丈量该节点处电压波形以下（蓝色）：
能够看到C7右边节点电压，在上电刹时，因电容上电压不能渐变（来不迭充电，相称于短路），输出电压全降在电阻R4上，以后，电容C7的电压按指数纪律疾速充电回升，R4上电压对应的按指数纪律疾速降落。
C7两头并联电阻R9，阻值弘远于R5，降落了DC_12V对R4上电压的影响。
