运放电流检测，检测体例有高端检测和低端检测两种运放电路。
高端运放电流检测
长处：能够检测辨别负载是不是短路
无地电平搅扰
错误谬误：共模电压高，利用非公用分立器件设想较庞杂、本钱高、面积大
低端运放电流检测
长处：共模电压低，能够利用低本钱的通俗运算缩小器
错误谬误：检流电阻引入地电平搅扰，电流越大地电位搅扰越较着，偶然乃至会影响负载

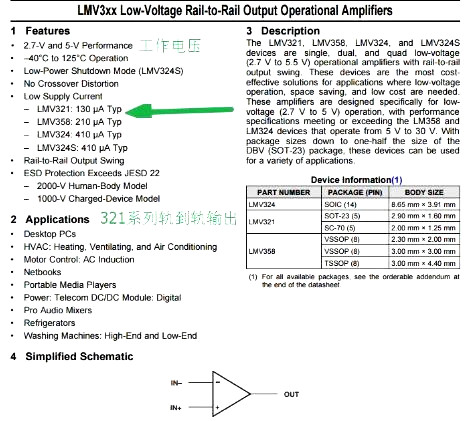

举一个例子，LMV321芯片，咱们对负载停止取样，利用datasheet数据手册查找此芯片数据手册。

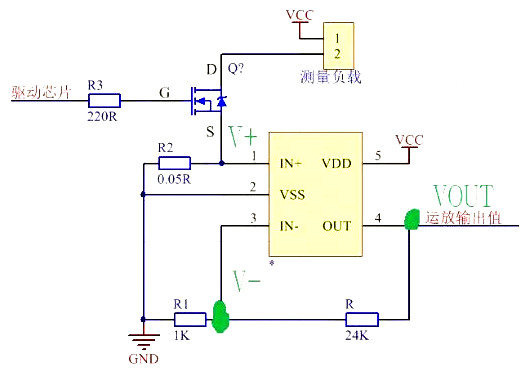

此处是低端电流取样检测，按照运放的虚短和虚短的准绳，V-=V+；有(Vout-V-)/R=V-/R1; 这里清算公式：VOUT=V+*（R+R1）/R1.
而后咱们算V+=mos流过电阻电流*R2 ，清算公式：mos流过电流电阻电流=V+/R2=VOUT*R1/(R+R1)/R2。

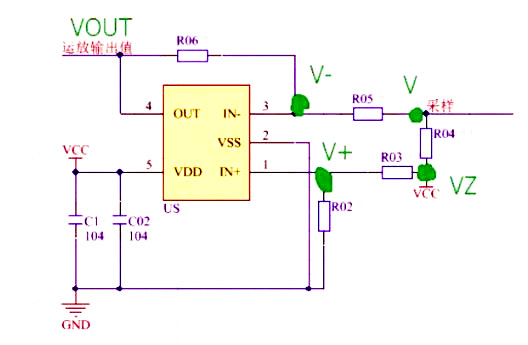

这里高端电流采样，按照虚短虚短干系列出干系式：（VOUT-V）R06-=(V-V)/R05，V+/R02=（VCC-V+）/R03，注重R06=R02，R05=R03，这里对称，V-VCC=采样电流I*R04。
清算最初一项公式得出采样电流I=VOUT*R05/(R06+R04).
