FOC运算须要用到机电的线电流值和母线电压值，以是ADC采样功效必不可少。可是单片机的IO口输出电压规模是0~3.3V，以是为了保障宁静，须要把丈量电压坚持在这个规模以内。
计较运放电路的缩小倍数之前，须要先明白几个模电的观点-------虚短、虚断。
虚短：运放的两个输出端视为划一电位；
虚断：由于流入运放输出真个电流常常缺乏1uA，以是输出端能够视为等效开路。

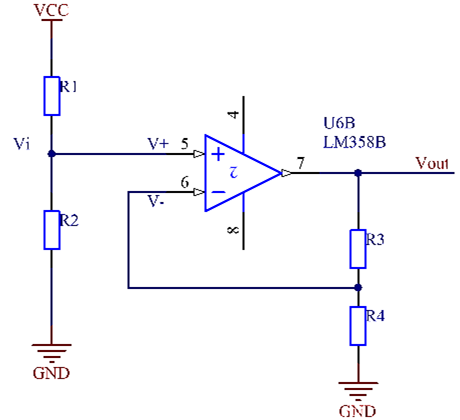

电压采样电路如上图所示。
电压缩小增益计较
假定上图中Vcc为48V，R1 = 47K，R2 = 1K。则按照电阻分压，Vi = 48 * （1/48）=1V。
由于虚短：V+ = V-。 （式1）
由于虚断：反向输出端无电流输出输出，经由过程R3和R4的电流相称，假定电流为I，则由欧姆定律得：
I = Vout / (R3 + R4)。
由图和（式1）知：Vi = V+ = V- = R4上的分压。
即：Vi = I * R4
即：
Vi已知，只需保障Vout在0~3.3V之间就能够停止电压的收罗，进而对电路中电阻阻值停止设置。

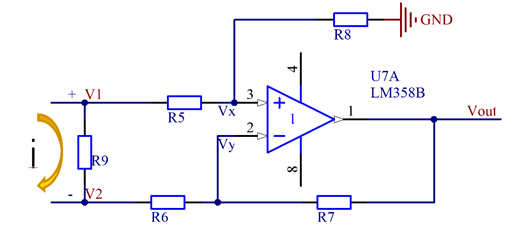

电流采样电路图如上图所示。
电流缩小增益计较
ADC收罗电流现实上仍是收罗电压，如上图，R9便是电流采样电阻。收罗R9两头电压，而后按照欧姆定律获得电流值。
先假定：V = i * R9。 （式1）
由虚断知：运放输出端不电流流过，则流过R5和R8的电流相称；R6和R7的电流相称。

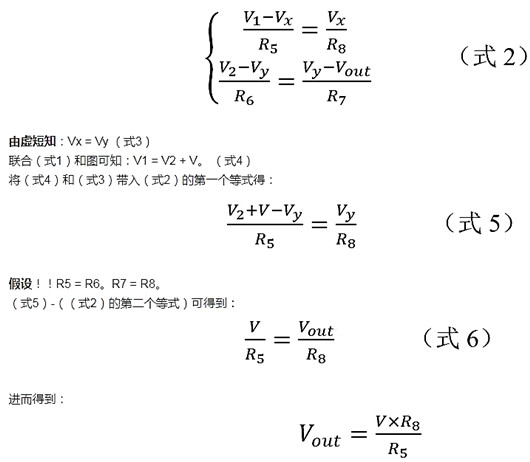

则有如下公式：
由于电流规模已知，以是V就已知，而后R5和R6相称（自在设置），R8和R7相称（自在设置）。
只需坚持Vout在0~3.3V之间，就能够对电路电阻停止设置。
