电路描写

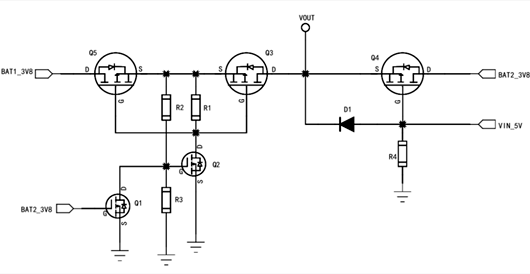

1、Q1、Q2为NMOS，Q3、Q4和Q5为PMOS管，D1为二极管。
2、BAT1和BAT2为电池，BAT2的容量比BAT1大，VIN_5V为内部电源，VOUT为输入，给体系供电。
3、VOUT会从优先级高的电源取电，优先用内部电源，其次容量大的电池，最初才是容量较小的电池，优先级排序：VIN_5V > BAT2 > BAT1。
1、当只要BAT1时，Q2、Q3和Q5导通，VOUT从BAT1取电。
2、当只要BAT2时，Q1导通，Q2、Q3和Q5停止，Q4导通，VOUT从BAT2取电。
3、当只要VIN_5V时，VIN_5V经由过程二极管D1到VOUT，VOUT从VIN_5V取电。
4、当BAT2和BAT1同时存在，Q1导通，Q2、Q3和Q5停止，Q4导通，VOUT从BAT2取电。
5、当VIN_5V和BAT2同时存在，Q1导通，Q2、Q3和Q5停止；VIN_5V经由过程D1到VOUT，BAT2经由过程Q4的体二极管到VOUT，由于VIN_5V较大，VOUT从VIN_5V取电。
6、当VIN_5V和BAT1同时存在，Q2、Q3和Q5导通，BAT1到VOUT，VIN_5V经由过程二极管D1到VOUT，由于VIN_5V较大，VOUT从VIN_5V取电。
7、当BAT1、BAT2和VIN_5V同时存在，参考4&5，VOUT从VIN_5V取电。
这个电路能够或许做到：三电源中任一电源存在，电路便可任务；两两电源存在，优先级高电源给体系供电，节流优先级低电源的电量；三电源同时存在，同时节流两路电池电量；两两电源或三电源同时存在时，优先级高的电源断电，优先级低的电源会续上。
