操纵MOS管完成主副电源主动切换电路分享-KIA MOS管
信息来历:本站 日期:2022-09-23
先看一下这个电路:USB外接电源与锂电池主动切换电路设计
若是主副输入电压相称,同时请求输入也是一样的电压,不能有太大的压降,怎样设想? 这个电路奇妙的操纵了MOS管导通的时辰低Rds的特征,比拟二极管的体例,在本钱节制较低的环境下,极大的进步了效力。
本电路完成了,当Vin1 = 3.3V时,不论Vin2有不电压,都由Vin1经由进程Q3输入电压,当Vin1断开的时辰,由Vin经由进程Q2输入电压。由于选用MOS管的Rds很是小,发生的压降差未几为数十mV,以是Vout根基即是Vin。

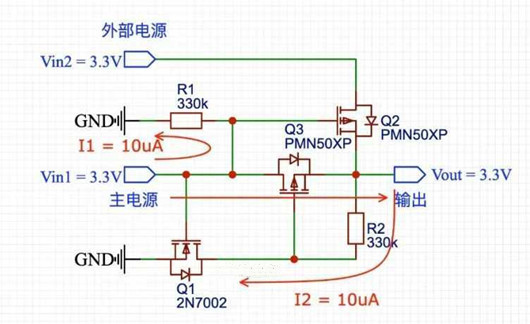

1、若是Vin1 = 3.3V,NMOS Q1导通,以后拉低了PMOS Q3的栅极,而后Q1也起头导通,此时,Q2的栅极跟源极之间的电压为Q3的导通压降,该电压差未几为几十mV,是以Q2封闭,内部电源Vin2断开,Vout由Vin1供电,Vout = 3.3V。此时全部电路的静态功耗I1+I2 = 20uA。

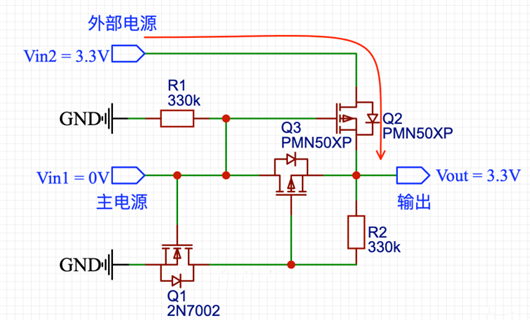

2、此刻,Vin1断开了,Q1停止,Q2的栅极有R1的下拉,以是Q2导通,Q3的栅极经由进程R2上拉,以是Q3也停止,全部电路,Q1跟Q3停止,Vout由Vin2供电,Vout = 3.3V。此时下面电路I1跟I2的静态功耗不存在。
当存在主电源时,电路的静态功耗为20uA,不然,几近为零。以是电池适合在内部电源供电。 MOSFET Q1、Q2跟Q3应当挑选具备高压栅极和很是低的导通电阻特征。
比方:Q2 = Q3 = PMN50XP ,在V gs = 3.3V时R dsON为60mΩ。按照差别的环境挑选适合的MOSFET。
