大师都晓得MOS管属于电压节制型元器件。即在MOS管的栅极加上电压时，当栅-源电压压差大于Vgs(th)时，MOS管便可导通（不能大太多，不然会销毁）。当源极电压肯定后，咱们能够经由过程节制栅极电压完成MOS管的导通与遏制，如许也就完成了MOS管漏极或栅极负载的开与关。

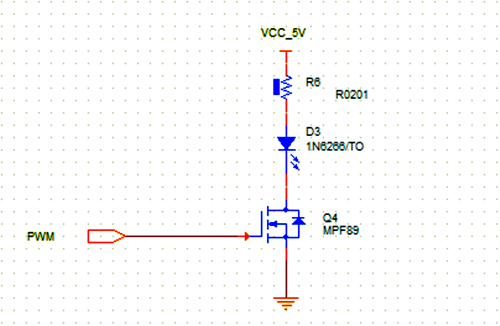

1、NMOS管
源极接地，栅源极电压即是栅极电压，此时咱们在栅极电压处加上PWM，便可完成MOS管的导通与遏制，导通时，发光二极管一般任务。遏制时，发光二极管遏制任务。
发光二极管不接在栅极处，缘由，此时不便利判定栅源电压。凡是在NMOS管做开关，负载接在漏极。

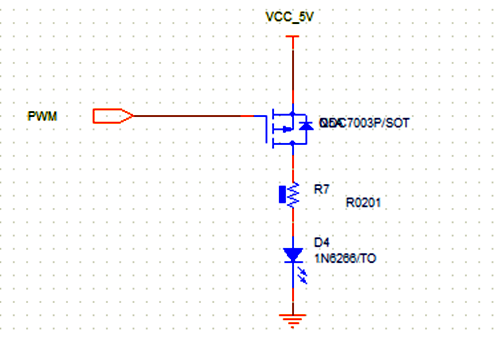

2、PMOS管
源极接电压，栅极接PWM。栅源电压大于Vgs(th)时，MOS管导通。发光二极管任务。当栅源电压小于Vgs(th)时，MOS管遏制，发光二极管遏制任务。
发光二极管不接在源极，由于没法判定源极电压。不间接接在漏极便利。
总之做开关时，负载接在漏极。
在一些场景下，电路还会停止软启动的设想。

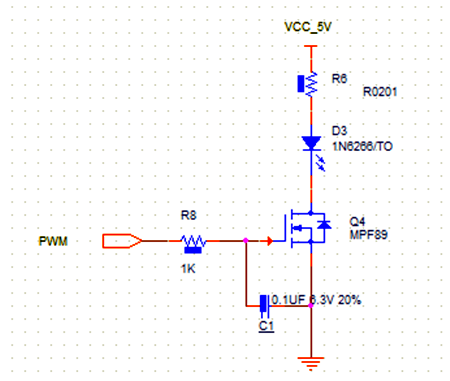

即以下所示：
电阻R与C组成了软启动的感化。
软启动使得MOS管栅极上电较加倍陡峭，同时时候增添。
以下为其余名目用到延时与否的对照。

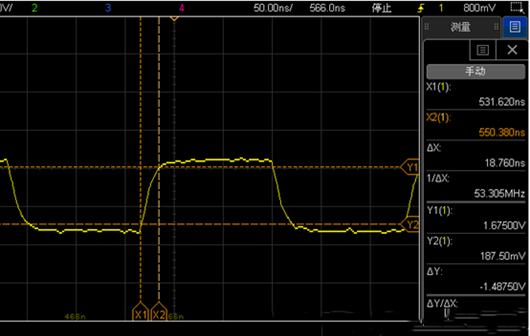

软启动

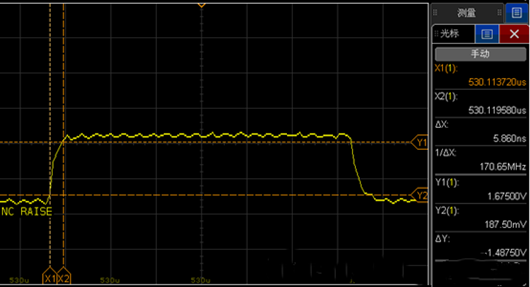

非软启动
能够看到软启动结果加倍优于不加软启动办法，以是软起动的设想，在MOS管做开关时也是尤其主要。
