详解电路设想为甚么要加上、下拉电阻及感化-KIA MOS管
信息来历：本站 日期：2022-09-20
电路中加上拉电阻或下拉电阻的目标是肯定某个状况电路中的高电平或低电平。
进步电路不变性，防止引发误举措。图1中的按键若是不经由过程电阻上拉到高电平，那末在上电刹时能够就产生误举措，由于在上电刹时单片机的引脚电平是不肯定的，上拉电阻R12的存在保障了其引脚处于高电平状况，而不会产生误举措。
进步输入管脚的带载才能。受其余核心电路的影响单片机在输入高电日常平凡才能缺乏，达不到VCC状况，这会影响全部体系的一般任务，上拉电阻的存在就能够使管脚的驱动才能加强。
这里出格夸大：带片上I2C资本的单片机，其SCL和SDA引脚是开漏引脚，若是当作通俗的GPIO来用的话，会发明该引脚输入高电平极不不变乃至由于负载的干系都没法一般输入高电平，这时辰候就须要在这两个引脚上加上拉电阻了。
举几个例子停止讲授：

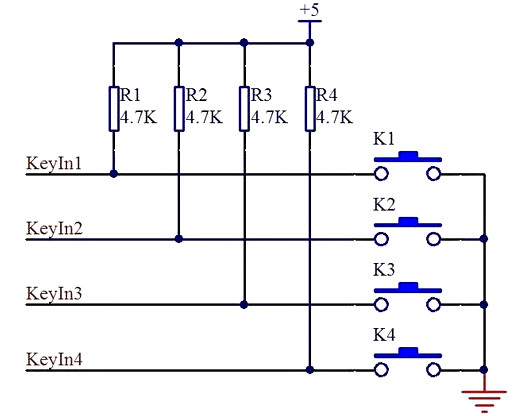

按键检测中的上拉电阻
增添上拉电阻的目标是使当按键断开时，KeyIn1处于高电平状况，若无上拉，悬空，状况没法肯定。断开为1，闭合为0，数字逻辑干系明白。

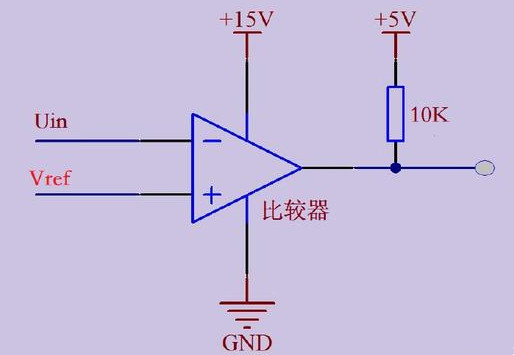

比拟器输入加上拉电阻
当比拟器反相输入端电压>同相输入端电压时，比拟器输入低电平（地），没题目；
当比拟器反相输入端电压<同相输入端电压时，若无上拉电阻，比拟器是不会输入高电平的，而是相称于悬空状况的导线，只要增添上拉电阻才会输入高电平。

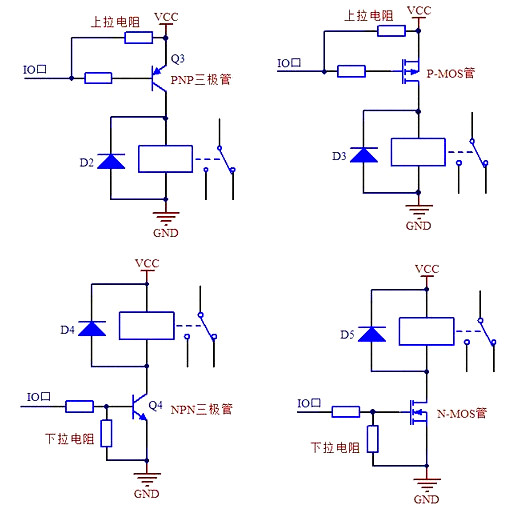

三极管、MOS管等节制端上拉或下拉
三极管和MOS管当开关利用时，节制端加上拉或下拉电阻的目标是当不输入旌旗灯号时，使节制极处于不变电平状况，确保三极管或MOS管停止。
另有处置器IO口、光耦输入、某些反相器等增添上拉或下拉电阻的目标也是一样的，为了肯定电平状况，削减搅扰和偏差。
