全桥MOS IGBT电路搭建-后端全桥电路-KIA MOS管
信息来历：本站 日期：2022-09-19
逆变电路（Inverter Circuit）是与整流电路（Rectifier）绝对应，把直流电变成交换电称为逆变。逆变电路可用于组成各类交换电源，在产业中获得普遍利用。
为了进步所设想的鼓励电源输入功率和任务频次，逆变电路接纳全桥逆的体例，绝对单管和半桥逆变电路，全桥逆变的输入功率更高、开关消耗更小、可接纳的节制体例更多。
全桥逆变电路以下图所示：
设想全桥电路的三个要点：
1.MOS/IGBT的栅极引脚局部的电路：
简略来讲便是驱动全桥电路便是驱动旌旗灯号驱动MOS/IGBT的栅极，可是驱动旌旗灯号间接送到栅极上是不能够的，由于MOS/IGBT栅极布局缘由，存在电容，若是驱动旌旗灯号不赞助栅极局部的硬件电路会使MOS/IGBT一向导通，造玉成桥电路中的四个管全数导通，成果不可思议。
处理计划比以下图所示：
2.MOS/IGBT的掩护电路：
MOS/IGBT管具备较懦弱的蒙受短时过载才能，以是在利用时必须为其设想公道的掩护电路来进步器件的靠得住性。罕见的掩护电路有良多种，比方RC掩护电路或RCD掩护电路。
本次设想接纳的是RCD 缓冲接收电路和MOS管组玉成桥逆变电路，将直流高压电转换为交换鼓励旌旗灯号。
3. 全桥电路的器件选型题目：
全桥电路中每个器件的选型都尤其首要，能够哪个器件的蒙受值不知足能够会形成全部全桥电路瘫痪。比方MOS管的选型，在计较最大任务频次时要存眷MOS管的回升和降落时候，和掩护电路的器件特征等。
本次设想的全桥逆变电路（IRFP460MOS管、水泥电阻、聚酯膜电容和快规复二极管等），此中最高任务频次和耐压耐流首要看所选择的器件（IGBT任务频次会低一些，可是耐压耐流值高）。

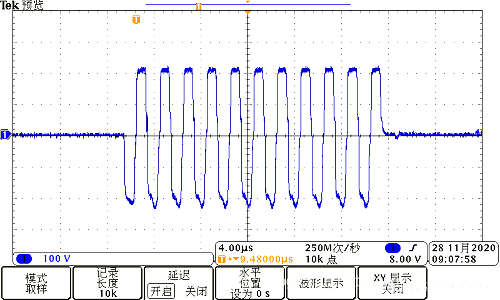

下图是全桥逆变电路的输入波形：

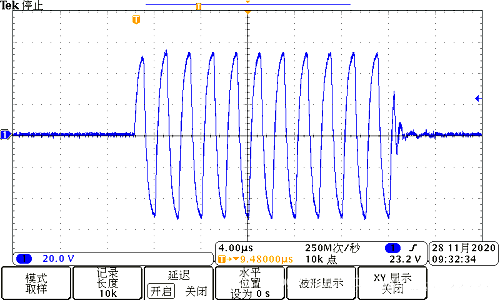

下图是本次设想中采样电阻采到的波形（能够看出峰峰值电流到达100A）。
