H桥节制机电|H桥机电正反转换节制电路-KIA MOS管
信息来历：本站 日期：2022-09-19

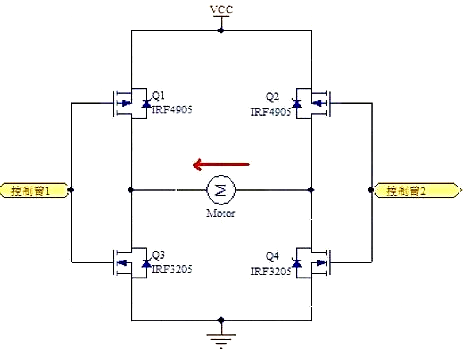

所谓的H桥电路便是节制机电正反转的。下图①便是一种简略的H桥电路，它由2个P型场效应管Q1、Q2与2个N型场效应管Q3、Q4构成，以是它叫P一MOS管H桥。
如图所示：
H桥机电正反转换节制电路
桥臂上的4个场效应管相称于4个开关，P型管在栅极其低电日常平凡导通，高电日常平凡封闭; N型管在栅极其高电日常平凡导通，低电日常平凡封闭。场效应管是电压节制型元件，栅极经由过程的电流几近为“零”。
在毗连好电路后，节制臂1置高电平(u=vcc)，节制器臂2置低电平(u=0)时，Q1、Q4封闭，Q2、Q3导通，机电左端低电平，右端高电平，以是电流沿箭头标的目的活动。设为机电正转。
节制臂1置低电平，节制臂2置高电日常平凡，Q2、Q3封闭，Q1、Q4导通，机电左端高电平，右端低电平，以是电流沿箭头标的目的活动。设为机电反转。
当节制臂1、2均为低电日常平凡，Q1、Q2导通，Q3、Q4封闭，机电两头均为高电平，机电不转; 当节制臂1、2为高电日常平凡，Q1、Q2封闭，Q3、Q4导通，机电两头均为低电平，机电也不转。

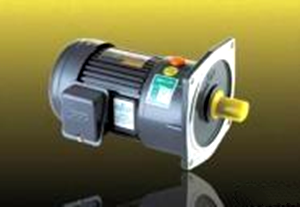

见图电念头：
电念头120w
以是，此电路有一个长处便是不管节制臂状况若何(毫不许可悬空状况)，H桥都不会呈现“共态导通”(短路)，很合适咱们利用。
(别的另有4个N型场效应管H桥，内阻很小，有“共态导通”景象，栅极驱动电路较庞杂，或用公用驱动片来实现)。
