直流机电的调速规模广，过载才能比拟强，能够完成频仍的无级疾速启动、制动和反转，能够知足出产进程中主动化体系各类差别的特别运转请求，以下是几个简略的直流机电调速电路图。

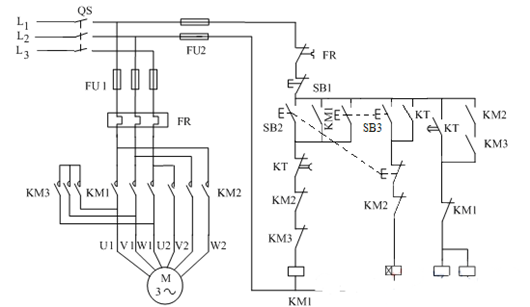

上图中，合上电源开关 QS ，按下 SB2 低速起动按钮，打仗器 KM1 线圈得电并自锁， KM1 的主触点闭合，电念头 M 的绕组毗连成△形并以低速运转。由于 SB2 的动断触点断开，时候继电器线圈 KT 不得电。
按下高速起动按钮SB3，打仗器 KM1 线圈得电并自锁，电念头 M 毗连成△形低速起动；
由于SB3 是复合按钮，时候继电器 KT 线圈同时得电吸合， KT 刹时动合触点闭合自锁，颠末必然时候后， KT 延时动断触点分断，打仗器KM1线圈失电开释，KM1主触点断开，KT延时动合触点闭合，打仗器KM2、KM3线圈得电并自锁， KM2、KM3主触点同时闭合，电念头 M 的绕组毗连成 YY 形并以高速运转。

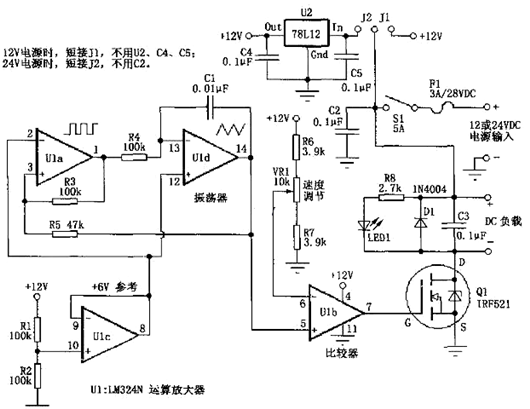

图中，由U1a、U1d构成振荡器电路，供应频次约为400Hz的方波/三角形波。U1c发生6V的参考电压作为振荡器电路的假造地。这是为了振荡器电路能在单电源环境下也能任务而不须要用正负双电源。
U1b这里接成比拟器的情势，它的反相输出端（6脚）接入电阻R6、R7和VR1，用来供应比拟器的参考电压。这个电压与U1d的输出端（14脚）的三角形波电压停止比拟。
当该波形电压高于U1b的6脚电压．U1b的7脚输出为高电平；反之，当该波形电压低于U1b的6脚电压，U1b的7脚输出为低电平。由此咱们可知，转变U1b的6脚电位使其与输出三角形波电压停止比拟。
就能够增添或减小输出方波的宽度，完成脉宽调制（PWM）。电阻R6、R7用于节制VR1的竣事点，保障在调理VR1时能够完成输出为全开（全速或全亮）或全关（停转或全灭），实在际的阻值能够会按照现实电路差别有所转变。
D1是用来避免机电的反电动势破坏Q1。 当利用24v的电源电压时，图1电路经由过程U2将24V转换成12V供节制电路利用。而Q1能够间接在21v电源上，对Q1来说这与接在12v电源上不甚么区分。

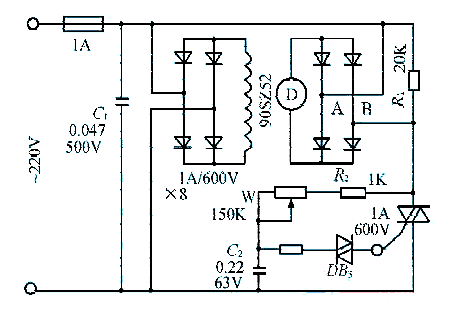

在AB两头发生的被调电压经全波整流后供应机电的电枢绕组，调理W从而到达调速的目标。
全桥二极管虽有续流感化，但机电在转速很低时仍将呈现跳动。此时双向可控硅导通时候相称短，在机电反电势的影响下，已处于导通与停止的不不变临界状况。
处理体例：想法下降双向可控硅反电势负载的影响，给电枢两头并接假负载电阻，使可控硅在导通角小时也能一般任务。
此电阻的挑选应以消弭机电低速跳动为准。给某一机床所用70W机电并接1k，电阻便可消弭跳动。
但在电枢两头并接电阻带来功耗题目，在机电全压高速运转时，电阻上的电压几近到达220V，则电阻功耗达48.4W，这已到达了不能容忍的水平。
而后，将电阻并接在整流桥交换两输出端（即图中的AB两点），则电阻的功耗可大大下降。
一样是70W机电，此时并接的电阻阻值达20k几时也能有用地消弭机电的跳动。此时，电阻在机电全压高速运转时的最大功耗为2.4W。
