无刷直流机电的矢量节制中，接纳分流电阻停止三相电流采样是一种经济本钱较低、利用较成熟的计划，是以在良多低本钱产物中利用非常普遍。
分流电阻计划的全体思绪是鄙人桥臂或地线上串连分流电阻，经由过程运放和节制器AD停止丈量，获得机电三相电流。根据利用的电阻数目，分流电阻计划可分为三电阻采样、两电阻采样和单电阻采样，每种计划都有各自的长处和缺点。本文首要先容单电阻采样体例。

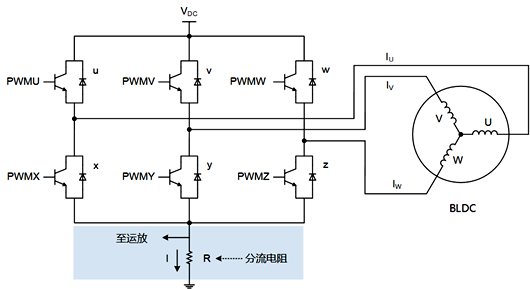

单电阻采样道理如图1中所示。在DC-AC变流器的地线上串连分流电阻，电阻电压旌旗灯号用运算缩小器缩小以后输入到MCU的AD引脚，完成电流旌旗灯号采样。
图1 单电阻电流检测电路
该计划经由过程单个电阻完成三相电流采样，是以在采样时候上有特定请求，须要在一个PWM周期内延续采样两次，而后经由过程计较能力获得三相电流。

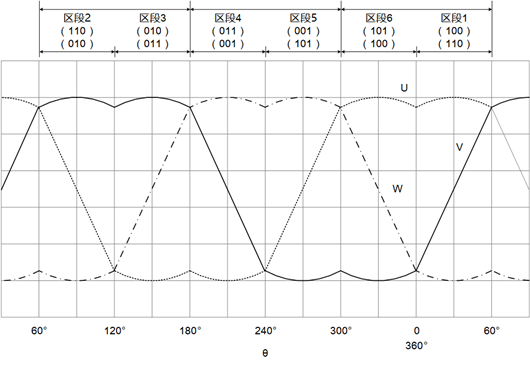

以三相调制为例（另有两相调制，道理稍有区分），根据相位θ将UVW三相驱动波形分为6个区段，如图2中所示。
图2 三相驱动波形和区段的干系

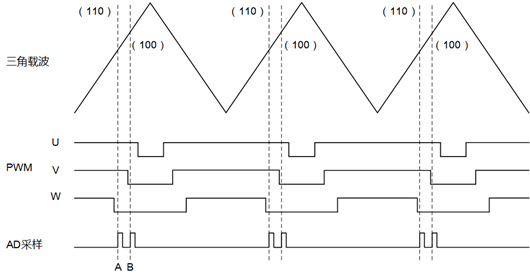

以区段1为例，三相电流的采样和计较体例如图3中所示。区段1中，一个PWM周期内三角载波与调制波比拟成果（即PWM输入旌旗灯号）共有4种组合：
（UVW）：（000），（100），（110），（111）
此中0表现上桥臂关断，下桥臂导通；1表现上桥臂导通，下桥臂关断。
图3 区段1采样时候表示

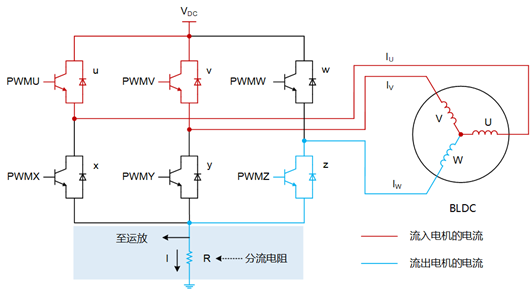

当输入PWM为（110）时（A采样点），体系电流如图4中所示，此时分流电阻的电流为-IW；当输入PWM为（100）时（B采样点），体系电流如图5中所示，此时分流电阻的电流为IU。根据IU+IV+IW=0，能够求得IV的值。
图4 A采样点电流表示
图5 B采样点电流表示

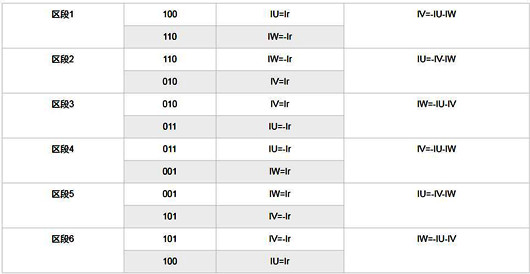

根据区段1的道理，各区段的丈量电流为：
现实在MCU中完成单电阻采样算法时，大致遵守以上思绪。此中的难点在于每次AD采样的履行须要延续必然的时候，根据图3所示的采样道理，若UVW三相或某此中两相的PWM占空比巨细比拟靠近，则没法有充足的时候窗口收罗到准确的数值。
是以在现实利用中，须要斟酌到AD采样时长与PWM输入延续变更两者之间的抵触。针对这个题目，也发生了不止一种处理思绪，接纳stm32-HAL库给出的处理思绪，该计划的代码量较大，触及了较庞杂的间断操纵，首要是ADC间断和按时器间断时候的共同，和采样时候点和采样成果的计较和弥补。
