PWM节制机电

(1)双极形式，即电枢电压极性是正负瓜代的，

长处：能正反转运转，启动快，调速精度高，静态机能好，调速静差小，调速规模大，能加快，加快，刹车，倒转，能在负载跨越设定速率时，供给反向力矩,能降服机电轴承的静态磨擦力，发生很是低的转速。

错误谬误：节制电路庞杂。

(2)单极形式，即机电电枢驱动电压极性是单一的

长处：启动快，能加快，刹车，能耗制动，能量反映，调速机能不如双极形式好，可是相差未几，机电特征也比拟好。若是接成H桥形式，也能完成反转。

在负载超速时也能供给反向力矩。

错误谬误：刹车时，不能加快到0，速率靠近0速率时不制能源。不能俄然倒转。静态机能不好，调速静差稍大。

(3)受限单极形式，即除单极调制外，能耗制动通路遭到了限定。

长处:节制电路简略，若是接成H桥形式，也能正反转。

错误谬误:不能刹车，不能能耗制动,在负载跨越设定速率时不能供给反向力矩。

调速静差大，调速机能很差，不变性也不好。

起首，这里的PWM和PWM 都是已颠末处置后，能间接驱动功率管的旌旗灯号，而不是单片机输入的PWM旌旗灯号。

PWM 旌旗灯号是和PWM旌旗灯号互补的，逻辑上互补，而不是电平的互补。

另有默许这两个旌旗灯号已颠末了死区节制，不回发生同时导通的题目。

除第一个图外，功率管上必须并联续流二极管，要末是MOS管里自带的，要末便是BJT再并联的，或MOS管并联肖特基。

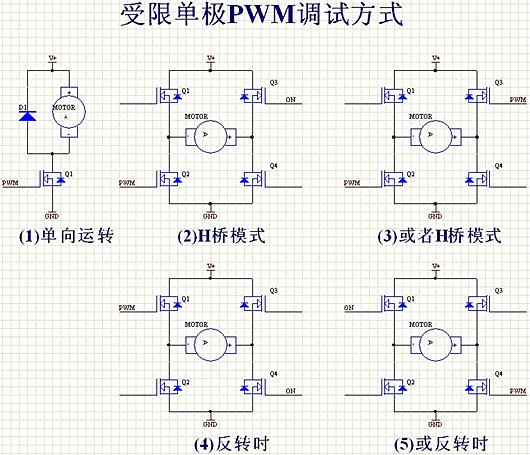

实在咱们大师日常平凡节制机电用的都是如图1所示的那种模样，这类形式叫受限单极调制，只要加快和调速功效，是不刹车功效的，机电速率降落靠负载磨擦，也不负力矩。

比方说，设定速率是50%，可是机电由于外力速率到达了60%了，机电也不会加快，只要机电速率跨越100%时，机电发生的反电动势跨越了电源电压，才会发生反向力矩，阿谁另当别论。

像之前的有刷电动自行车接纳的便是这类节制体例，只能加快，不能加快，速率节制也不切确，可是充足知足请求了。

其次，咱们想要机电完成正反转，也只不过是用到了图2和图4的模样，这个固然是接成了H桥的模样，可是现实上仍是受限单极调制，把图2的Q4拿掉，Q1变成一个二极管，电路就又变成了图1的模样。其余的图都同理。

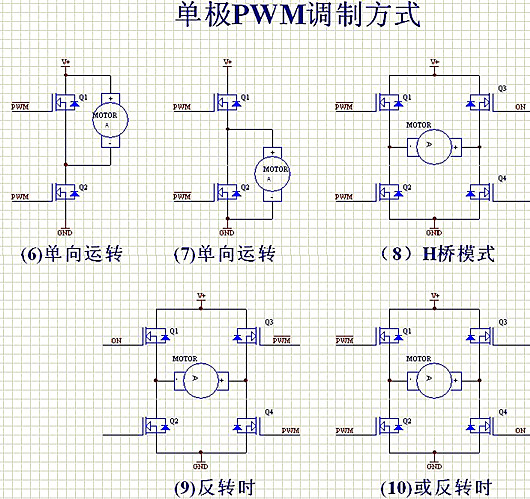

单极调制和双极调制

若是想获得有刹车的功效，就必须利用一个与PWM旌旗灯号互补的PWM旌旗灯号。

这个旌旗灯号在PWM关断时代，为机电供给一个续畅通道，相称于开关电源的同步续流吧，也有称之为同步整流。

按事理，阿谁二极管也能供给续畅通道如图6中的Q1,可是用MOS管作为续畅通道有2个益处，第一，导通压下降，比二极管发烧更少，效力更高，第二，二极管上不能发生反向电流，而MOS管能够经由过程反向电流

实在二极管的反向电流对MOS管来说是正向电流，机电反电动势在PWM关断时候的伏秒数 大于 电源电压在PWM守旧时候加在机电上的伏秒数，小于，那末机电会发生反向电流,使机电发生反向力矩，由于直流永磁机电的力矩是反比例于电流的，反向电流就会发生反向力矩。

视这个电流的巨细，机电就能够加快或刹车了。并且机电上的这个反向电流还会在PWM守旧时候回馈到电源中去，做到了能量回馈。若是电源是二次电池，那末这是有益处的，若是不是电池的话，会使母线电压降低，要做一些能量耗损的体例。

说白了，便是你的PWM占空比就能够节制机电的转速，机电的转速会跟从的你PWM占空比变更，你的占空比加大，机电就会加快，你的占空比减小，机电就会加快，你减得快，就相称于刹车，若是节制得好，能够做到很敏捷可是又很温和的刹车结果。

可是若是你的占空比俄然减到0，就相称于把机电短路了，这是急刹车，会不会破坏要看机电的内阻，功率，惯性，还要看功率管的过载才能。固然还磨练机电的机器强度，由于这类刹车从外表上看，就仿佛间接用硬物把机电卡住的结果差未几，收回的声音也是非常庞大的金属声。

固然，另有更急的刹车体例，便是把机电切换到反向运转状况，可是这类体例是有很大的隐患的，常常会形成器件破坏。

不过话又说返来了，那种受限单极PWM调制体例，只能利用这1种刹车或加快形式，既不好的结果，又轻易毁伤器件。

以是若是须要机电带刹车的话，尽可能利用单极调制或双极调制，不要利用受限单极调制形式。

普通电动轮椅的机电都是接纳这类形式节制的。

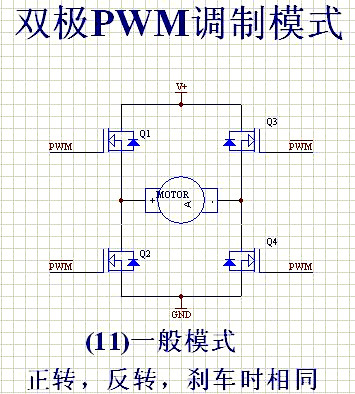

双极形式：

双极形式，只要H桥一种接法，并且4尽管子同时任务。如图11

斜对角的两个管子通不异相位的旌旗灯号，如Q1和Q4,而别的两尽管子用与之互补的旌旗灯号驱动。在PWM导通器件，机电两头的驱动电压是正的，在PWM关断器件，机电两头驱动电压是负的。

当PWM占空比为50%时，机电坚持运动状况，当PWM占空比大于50%时，机电正转，当PWM占空比小于50%时，机电反转。

实在当占空比为50%时，机电并不是运动的，而是在原地发抖，由于机电上的电流也是一个交换的，这个发抖能有用降服机电的静磨擦，使机电能疾速启动，敏捷反映，合用与须要静态机能好的场所，比方说，光驱外面节制秃顶前后挪动的机电，直流伺服机电，另有便是此刻匠人正做的阿谁二轮小车驱动车轮的机电也合适用这个体例来驱动。

固然了，单极和双极调制也能够把4尽管子都关断，使机电自在加快，而不是靠标的目的力矩来停止加快。
