直流机电驱动体例的先容
1.H桥驱动直流机电

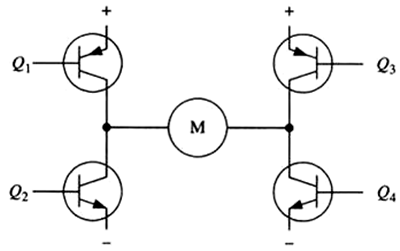

上图是一个典范的直流机电节制电路。电路得名于“H桥驱动电路”是由于它的外形酷似字母H。4个三极管构成H的4条垂直腿，而机电便是H中的横杠（注重：图只是表示图，而不是完全的电路图，此中三极管的驱动电路不画出来）。
H桥式机电驱动电路包含：
4个三极管和一个机电。要使机电运行，必须导通对角线上的一对三极管。按照差别三极管对的导通环境，电流能够会从左至右或从右至左流过机电，从而节制机电的转向。要使机电运行，必须使对角线上的一对三极管导通。

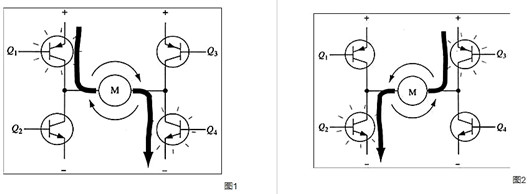

如图1所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过机电，而后再经 Q4回到电源负极。
如图2所示，当Q2管和Q3管导通时，电流就从电源正极经Q3从右至左穿过机电，而后再经 Q2回到电源负极。

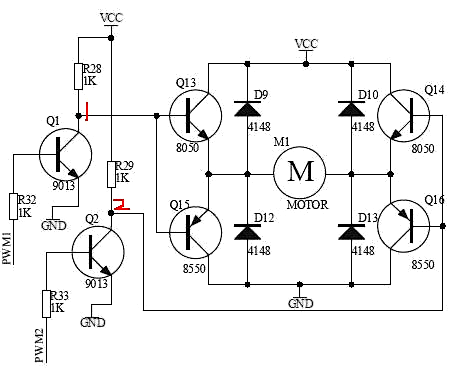

典范的H桥驱动电路以下：
PWM1为1，PWM2为1时，Q1和Q2导通，节点1和2都是低电平，Q15和Q16导通，机电不任务
PWM1为0，PWM2为0时，Q1和Q2不导通，节点1和2都是高电平，Q13和Q14导通，机电不任务
PWM1为1，PWM2为0时，Q1导通而Q2不导通，节点1是低电平而2是高电平，Q14和Q15导通，机电逆时针扭转
PWM1为0，PWM2为1时，Q1不导通而Q2导通，节点1是高电平而2是低电平，Q13和Q16导通，机电顺时针扭转
此刻普通不必分立元件本身搭建H桥，而是用集成电路完成H桥驱动直流机电。
2.MOS管驱动直流机电：

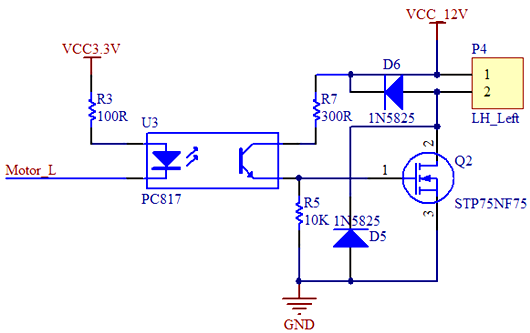

间接经由过程光耦做断绝，用MOS驱动直流机电，如许长处是简略，错误谬误是只能一个标的目的动弹，但要注重须要加散热片和续流二极管。
