MOS管体二极管的操纵：防反接、电源切换电路-KIA MOS管
信息来历：本站 日期：2022-09-14
1. 体二极管也能够或许是稳压管。
2. 体二极管的续流能力与MOS自身过流能力相称，作为开关时，不须要额定的续流二极管。
经常操纵二极管串接在电源输出用作防反接，普通电源供电电路中影响不大，不过当须要较精确的供电电压时就不行。
比方芯片Debug接口，若是内部供电3.3V，减去0.3-0.4的锗管压降，在某些时辰（调试线较长或线阻过大）现实输出会更小，终究致使Debug毛病、法式烧录毛病。
以是须要一个既能防反接又能无压降的计划，可知自力封装的MOS管中存在所谓“体二极管”，这决议了MOS管存在某些单向特征，MOS管用作防反接恰是操纵了这类特征。

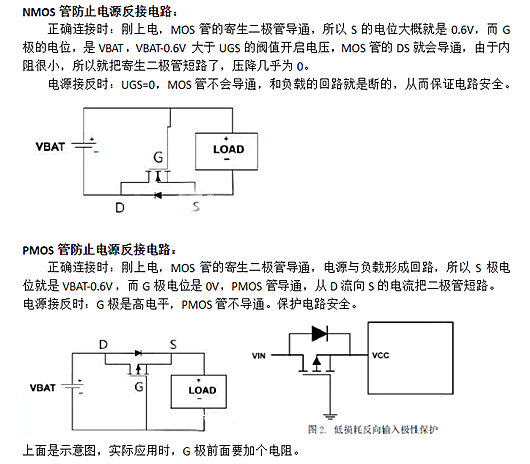

道理申明：

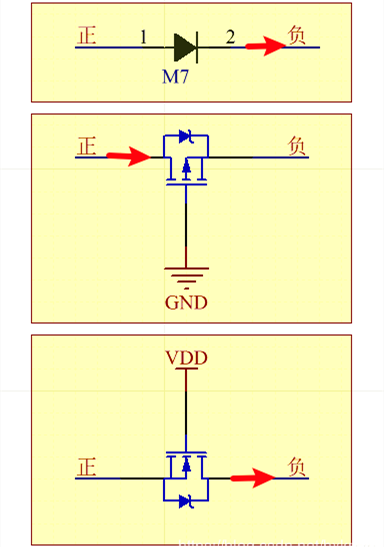

接法图示：
MOS管能够或许完成防反接的缘由（PMOS为例）：
1. D接供电正，S接供电负，电路通电刹时MOS管是封闭状况，可是由于体二极管的存在，D->S是有电流经由过程的，很快S电位降低，MOS管GS发生了负电压，进而MOS管导通，导通压降 Vds = 导通内阻 * 电流，普通远小于二极管压降。
2. D接供电负，S接供电正，由于体二极管反向串接，以是源极电压稳定，MOS一向处于关断状况。
3. MOS管是绝缘栅加强型场效应管，导电沟道构成后，D、S极电流标的目的完整取决于外加电场标的目的，以是导通后不限定电流标的目的。为甚么罕见MOS的高端或低端驱动电路的接法与此处差别，那由于只要体二极管反向接入电路能力完成关断，即MOS做开关是有标的目的的，并非是电流有划定标的目的。
别的，晶体管的C、B极对导通电流标的目的有请求，缘由在于工艺上只要发射极能力供给大批多子同时只要集电结能力搜集它们。晶体管的反向电流只是本征半导体激起的少子构成的“穿透电流”，长短常小的。
注重到MOS管用作防反接时，G极老是牢固电位，若是操纵这个可控的电极是不是能够做点别的？固然能够。
延长操纵：电源挑选或电源断绝
比方电池供电与外接适配器供电的切换
1. 只要电池，电池供电
2. 电池和适配器同时存在，只操纵适配器供电，断绝两个电源
3. 只要适配器，适配器零丁供电
上图 一个LED作为负载。
二者同时供电时，节制旌旗灯号是由适配器端取电，适配器存在就输出高电压关断PMOS，电池供电被堵截（电池电压与适配器输出电压不异，体二极管不导通），到达电池与内部供电断绝的结果；
当不适配器时，节制旌旗灯号为0电位，此时MOS管导通，电池零丁供电；
只要适配器时也不影响适配器零丁供电。
此处，节制旌旗灯号不能直连（或分压）适配器电压，由于即便极短的浪涌也会烧掉MOS管。
注：栅源毗连的图示画错了，图示中的箭头应当指向源极（适配器）。
