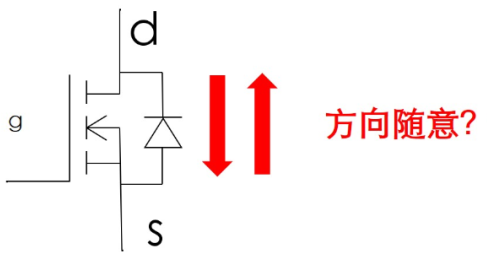

MOS管导通电流可否反着流？D到S，S到D标的目的随便？
在进修MOS管的时辰，普通都是从NMOS起头，电流的标的目的都是从D到S的。

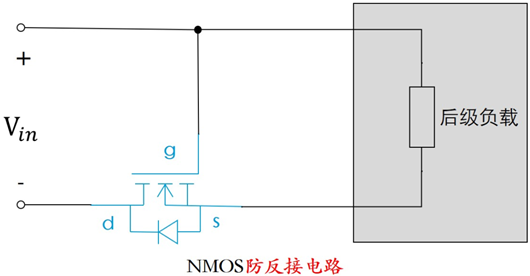

而现实利用电路，NMOS会有电流从S到D的环境，比方上面这个NMOS管防电源反接电路（仅仅是个表示图，现实电路须要多斟酌一些身分）。

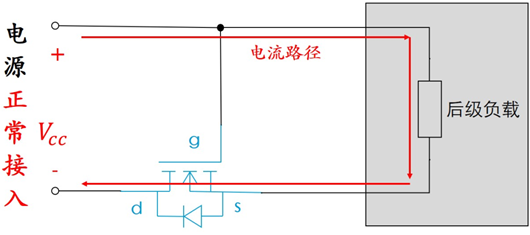

1、在电源一般接入的时辰
电源正极VCC颠末后级负载电路接到体二极管，那末体二极管就会导通，因而此时S极的电压就约为0.7V摆布（体二极管导通电压）。
同时栅极G极接的是VCC，以是Vgs=Vcc-0.7V>Vgsth，NMOS管会导通。NMOS管导通以后，导通压降根基为0，那末Vgs=Vcc，MOS管保持导通状况。
如许全体电源通路便是通的，电源给后级负载供上了电，后级电路一般任务。
这里有一点须要出格注重，便是此时MOS管的电流是S到D的，与平常咱们常常见的D到S是反的。

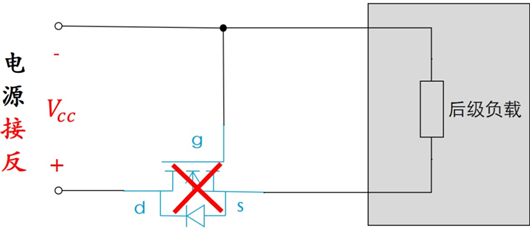

2、在电源接反的时辰（电源和地接反了）
栅极G接电源负极，也便是0V，S极颠末负载接到了电源负极，也便是0V，以是Vgs=0V，MOS管也不导通。
与此同时， D极其Vcc，S极其0V，体二极管反向偏置，也不导通，以是没法经由过程NMOS管流过电流。
对负载来讲，便是电源断开了。
接反的电源不会怼到后面的负载上面，以是后级电路就不会烧了，咱们只需把后面的电源正负极接对，那末后级电路又能一般任务了，如斯，便完成了防反接的功效。
须要说一点，这里的防反接并不是说电源接反了，后级电路也还能任务。而是电源接反了，后级电路不会冒烟烧坏了。
乍一看到这个电路的时辰，MOS管导通时，电流能反着流？D到S，S到D无所谓吗？

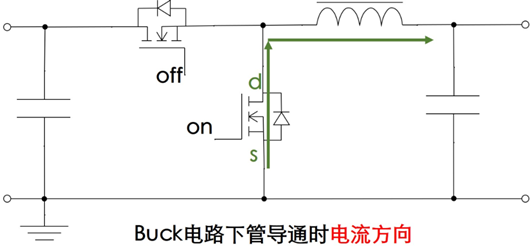

用上面这个BUCK电路来解答。
下管是NMOS管，在上管断开，下管导通的时辰，电感的电流来历于下管。
也便是说，下管NMOS的电流标的目的是从S到D的，也便是反着流，并且这个电流能够是很大的，由于电感的电流是能够比拟大的，跟负载有关。

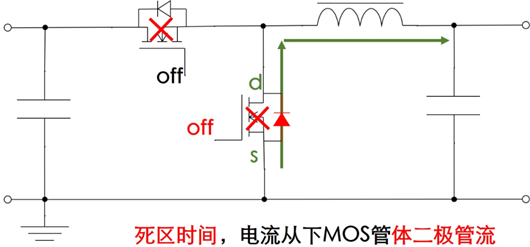

BUCK在开关切换的时辰，会存在死区时辰（上管和下管都不导通的时辰）。而电感的电流是不能断的，死区时辰电感的电流便是走的下管的体二极管。
又由于电感的电流取决于负载电流，是能够到几安培的，以是说下管的体二极管的电流也是能够很大的。
