MOS管的检测：

电器电视机维修职员在丈量晶体三极管或二极管时，通俗是接纳通俗的万用表来判定三极管或二极管的黑白，固然对所判定的三极管或二极管的电气参数没法确认，可是只需体例精确对确认晶体三极管的“好”与“坏”仍是不题目的。一样MOS管也能够利用万用表来判定其“好”与“坏”,从通俗的维修来讲，也能够知足产物需要了。

检测必须接纳指针式万用表（数字表是不适合丈量半导体器件的）。对功率型MOS管开关管都属N沟道加强型，各出产厂的产物也几近都接纳不异的TO-220F封装情势（指用于开关电源中功率为50—200W的场效应开关管），其三个电极摆列也分歧，行将三只引脚向下，打印型号面向自身，左边引脚为栅极，右测引脚为源极，中间引脚为漏极。

（1）万用表及相干的筹办：

起首在丈量前应当会利用万用表，出格是欧姆档的利用，要领会欧姆挡才会精确利用欧姆挡来丈量晶体三极管及MOS管。

用万用表的欧姆挡的欧姆中间刻度不能太大，最好小于12Ω（500型表为12Ω），如许在R×1挡能够有较大的电流，对PN结的正向特征判定比拟精确。

万用表R×10K挡外部的电池最好大于9V，如许在丈量PN结反相泄电流时比拟精确，不然泄电也测不出来。

（2）MOS管测试步骤

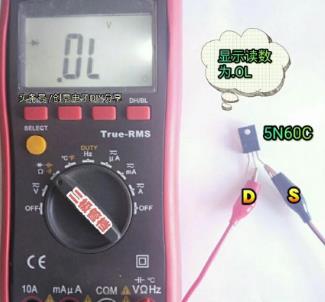

把红表笔接到MOS管的源极S；把黑表笔接到MOS管的漏极D，此时表针唆使应当为无限大，如图所示。若是有欧姆指数，申明被测管有泄电景象，此管不能用。

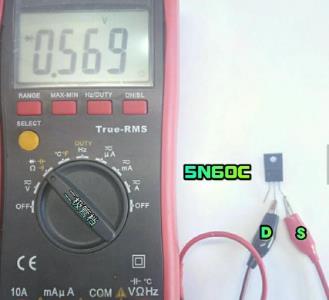

坚持上述状况；此时用一只100K～200K电阻毗连于栅极和漏极，如图所示；这时候候表针唆使欧姆数应当越小越好，通俗能唆使到0欧姆，这时候候是正电荷经由过程100K电阻对MOS管的栅极充电，发生栅极电场，由于电场发生导致导电沟道导致漏极和源极导通，以是万用表指针偏转，偏转的角度大（欧姆指数小）证实放机电能好。

MOS管的改换：

在补缀电视机及各类电器装备时，碰到电子元器件破坏应当接纳不异型号的元件停止改换。可是，偶然不异的元件手边不，就要接纳其余型号的停止代换，如许就要斟酌到各方面的机能、参数、形状尺寸等，比方电视的外面的行输出管，只需斟酌耐压、电流、功率通俗是能够停止代换的（行输出管表面尺寸几近不异），并且功率常常大一些更好。

对MOS管代换固然也是这一准绳，最好是原型号的最好，出格是不要寻求功率要大一些，由于功率大；输出电容就大，换了后和鼓励电路就不婚配了，鼓励灌流电路的充电限流电阻的阻值的巨细和MOS管的输出电容是有关系的，选用功率大的虽然容量大了，但输出电容也就大了，鼓励电路的共同就不好了，这反而会使MOS管的开、关机能变坏。所示代换差别型号的MOS管，要斟酌到其输出电容这一参数。

检测到MOS管破坏后，改换时其周边的灌流电路的元件也必须全数改换，由于该MOS管的破坏也能够是灌流电路元件的欠佳引发MOS管破坏。即使是MOS管自身缘由破坏，在MOS管击穿的刹时，灌流电路元件也遭到危险，也应当改换。
