详解MOS管中的体二极管的妙用-KIA MOS管
信息来历：本站 日期：2022-09-13
MOS管其内部有一个寄生二极管，有的也叫做体二极管。

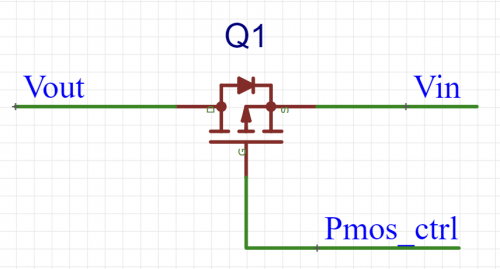

1、PMOS管做开关用，S极作电源输出，D极作输出，当Vsg大于阈值电压，MOS管导通，通俗MOS管的导通内阻都很小，毫欧级别，过几安培的电流，压降也才毫伏级别，此时体二极管是停止状况的。

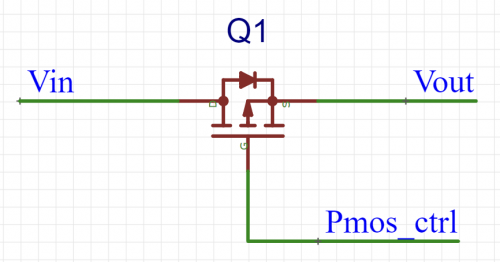

2、PMOS管D极接电源输出，S极接输出，D极起首经由过程PMOS管内部的体二极管达到S极，节制G极其0，Vsg大于阈值电压，MOS管导通，和上面一样，DS沟道压降很小，DS压差缺乏以使二极管导通，这时辰辰候MOS管的体二极管也是停止状况的。
若是节制G极其高电平，PMOS管会停止，D极电源输出走的是体二极管途径，通俗二极管压降是要比MOS管大一些的，以是Vs会比Vd小一些。
上面场景2，在某些电路场所中常常会用到。
比方双电源供电的计划中，此中一个电压较低，靠近负载电源电压，能够间接走MOS管的沟道；别的一个电压较高，若是间接导通，DS电压差未几，后端负载蒙受不住，这时辰辰候操纵MOS管内部的体二极管，增大DS之间的压降，保障了宁静。
利用场景2，咱们就要斟酌寄生二极管的过电流才能和压降。

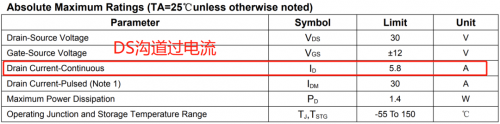

这个别二极管实在便是一个通俗的二极管，也能过较大的电流，比方上面这个，DS沟道能过5.8A，体二极管能过2.9A。
大大都MOS管规格书上，是不会给出MOS管体二极管相干参数的，或给的数据比拟少。
若是咱们要操纵在电路中，须要让厂家供给具体的数据。他们的数据会很完全，包含差别电流下的压降，不必温度下的数据，如常温25℃，75℃等等。
