直流有刷机电并联小电容

下图为直流有刷机电驱动的一个简略电路表示图,本文首要是会商机电旁并联电容的感化，并不画出完全的驱动电路。

为甚么机电旁要并一个小电容C1，它有甚么感化？此刻一路来会商下。

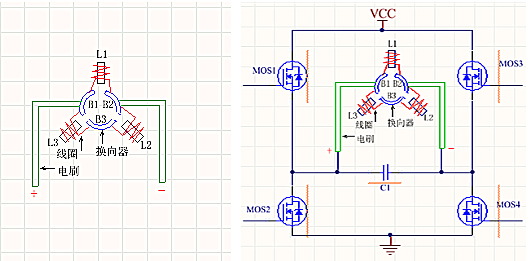

先来看下有刷直流机电的大要布局，以下图所示.将此布局放到驱动电路中，如图1所示

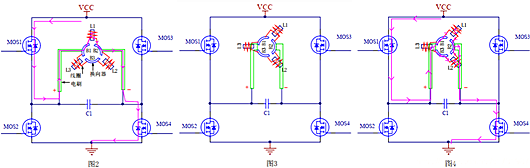

以后时辰，电刷正极和换向器B1打仗，电刷负极和换向器B2相连，同时MOS1和MOS4导通，MOS3和MOS2封闭，则线圈L1中有电流流过，如图2所示。此时机电起头动弹,换向器也随着动弹。

某临时辰，机电转到了图3中所示的地位，换向器B3起头和电刷正极打仗,此时换向器B1也和电刷正极有打仗，线圈L1和L2中均有电流流过，如图4所示，机电延续动弹。

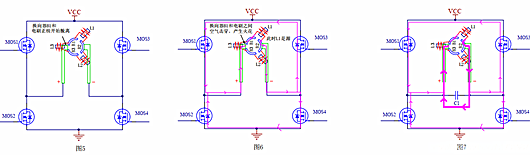

当机电动弹到某临时辰，换向器B1和电刷正极起头离开，如图5所示，咱们阐发这一刹时发生了甚么，假定不C1电容。

由于前临时辰，线圈L1上有电流延续流过。以是当换向器B1和电刷正极起头离开的刹时，线圈L1的电流不能渐变，此时L1线圈两头感到出很高的反向电动势，来保持电流本来的标的目标。

电流的标的目标从线圈L1的一端流出，它要寻觅一个回路，回到线圈的别的一端，能够来看下此时电流的回路是怎样样的。

起首，L1线圈的左侧感到出很高的反向电动势，此感到电动势将比VCC要高，电流仍然从左到右活动，经由过程电刷负极流到MOS3和MOS4的中点，此时，MOS1和MOS4仍是导通的，MOS3和MOS2仍然是封闭状况。

则此时线圈L1的电流能够分两个标的目标活动，一个是经由过程MOS4的DS，而后到地，而后经由过程MOS2的体二极管，流到电刷正极。

别的一个标的目标是经由过程MOS3的体二极管，然到是VCC线，而后经由过程MOS1的DS，流到电刷正极，电流的终究目标是要经由过程换向器B1，回到线圈的别的一端。可是此时换向器B1和电刷已分手出裂缝，不能构成回路。

电流还存在，反向感到电动势也很大，是以，电刷正极和换向器之间的氛围会被这个很大的反向感到电动势击穿，从而发生火花。

下面描写的两条电流途径如图6所示。能够看到，由线圈L1发生的反向感到同时流到了地和VCC，回流途径比拟长，会使得电源线上发生较大的EMI搅扰，影响到其余电路。

那末怎样样让这个搅扰的影响降至最低呢，下降或消弭搅扰，能够从源、回路、阻抗这三个方面来想体例。

要末让搅扰源不存在，要末延长搅扰的回路面积，要末增大回路上的阻抗，禁止搅扰经由过程。

先来看下搅扰源，源是线圈L1，要想搅扰源不存在，就要把线圈拿掉，这明显是没法做到的。增添回路阻抗是能够，可是如许流过机电的电流也变小，力和速率也就下降了，也不适合。

那末，只要延长回路面积，尽能够的让搅扰构成最短的回路，尽能够不让它经由过程电源或地线构成回路，是以在机电旁并小电容的感化就表现出来了。

并了小电容后，线圈L1回流途径，如图7所示，这时候流过小电容的电流是首要回路,如图中粗线所示，而流过电源和地的是主要回路，如图中细线所示，是以电源线上的搅扰将大大削减。

综上所述，直流有刷机电并联小电容的感化是削减搅扰源的回路面积，下降搅扰源对其余电路的影响。

至于为甚么并联的小电容，而不是大电容呢，那是由于由反向感到电动势发生固然很高，但保持的时候很短，是一种尖峰脉冲，包罗丰硕的高次谐波，是以须要较小电容来接收。能够挑选0.1uF摆布的电容或现实调试察看波形来挑选适合的电容。
