这一局部共须要会商栅源电压对电流的节制感化、衬源电压对电流的感化和漏源电压对电流的感化
栅源电压对电流的节制感化（VDS>VGS?VTH）
强反型区又叫平方律区，因为电流IDS抒发式知足：
衬源电压VBS对电流的感化（二阶效应：背栅效应）
衬源电压VBS常常不为0，这会引入背栅效应
对NMOS，当衬源PN结正偏时，会带来闩锁效应（Latch-up），以是VBS<0，背栅效应会致使阈值电压变大，电流IDS减小。
对PMOS，VBS>0;VTH<0V

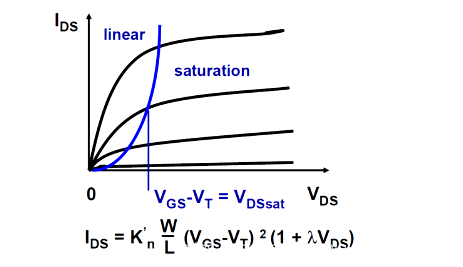

漏源电压VDS对电流的感化（二阶效应：沟道长度调制效应）
当MOS管进入饱和区后，输入电流并不是程度线，而是存在必然的倾斜。这是因为导电沟道发生夹断，有用沟道长度变短。
大旌旗灯号与小旌旗灯号
大旌旗灯号状况与小旌旗灯号状况是一一对应的。大旌旗灯号阐发是小旌旗灯号阐发的根本（VGS,VDS,VBS都属于大旌旗灯号）
当MOS管电压电流随输入旌旗灯号的变更有较大转变时，以为MOS任务在大旌旗灯号状况；当MOS电压电流变更不影响电流任务点，则MOS任务在小旌旗灯号状况。
MOS管小旌旗灯号模子

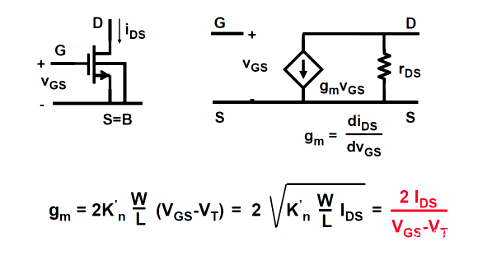

gm
上式中，gm为小旌旗灯号参数，尔后面三个等式中的参数均为大旌旗灯号参数。（因而可知大旌旗灯号阐发是小旌旗灯号模子阐发的根本）
gm描写了栅源电压对输入电流的节制感化，因为现实利用中常常牢固过驱动电压VGS?VTH，以是第三个等式gm=2IDS/VGS?VT利用最多

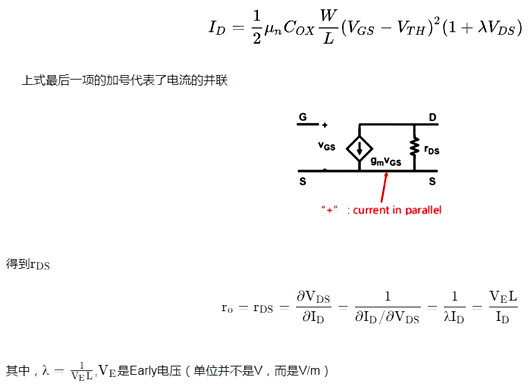

rDS
连系跨导对应的小旌旗灯号模子，rDS描写了漏源电压对电流的感化，按照公式

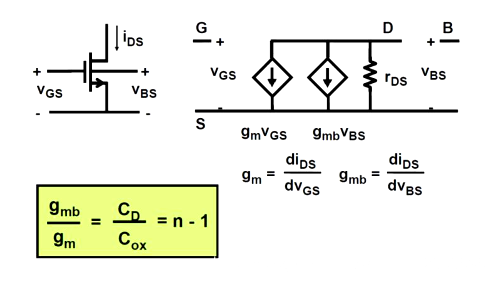

gmb
MOS管单管本征增益

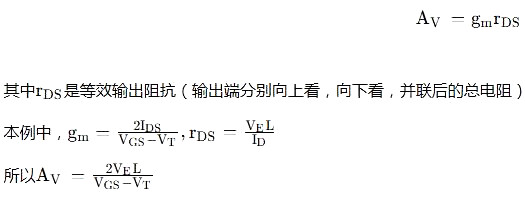

如图所示，共源极缩小器，抱负电流源作负载，在小旌旗灯号模子中抱负电流源看做开路，该MOS管的增益AV可写作：
因为此处负载为抱负电流源，而现实负载不能够阻抗为无限，是以本征增益是单管缩小电路的最大增益。另外，由AV抒发式可见，要取得大的增益，须要挑选一个大的沟道长度和尽可能小的过驱动电压。一个适合的过驱动电压为0.2V。
现实上，若是寻求高速率，MOS管要有一个小的沟道长度，大的过驱动电压。这一抵触，归根究竟是增益和速率的抵触。
