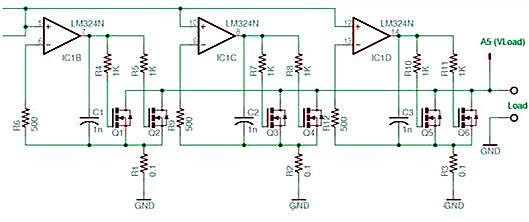

上图为三并联运放后接六个MOS管，此MOS管并联布局当零丁一个MOS管烧坏（大功率MOS烧热不够天然会烧坏）今后别的MOS管不受影响。
零丁拿出一个运放来阐发：
前级同向端输出电压旌旗灯号给LM324,运放负本身负反应须要静态平衡，此时，同相端、反相端电压相称(V+=V-)。由此R1上的电压便是同相端输出电压，R1采样电阻下流过的恒定电流，完成了主动节制恒流功效。
（1）C1为消振电容：电容滞后弥补电路消弭自激振荡。（此种阐发应从MOS开关频次，和其发生功率来阐发较庞杂）
（2）R4对运放起到掩护感化：MOS内因为本身物理布局，会有寄生电容存在，容量大要在1000PF摆布（集成型的MOS管由外部由上千个MOS管并联构成？总和容值应当有这么大吧？），当MOS管刹时开关时MOS管寄生电容会耦合测试电源的强电搅扰，从而破坏前级运放，以是加一个电阻。
（3）R6对运放起掩护感化：当MOS管因为功率过大，散热不够，MOS管烧坏，致使MOS管DS端短路，此时若是不电阻掩护运放反向端，间接给运放反相端加上测试电源电压，运放将破坏。
总结：CFA(Current Feedback Amplifier 电流反应缩小器)，不传统的差分缩小器那样的输出布局，是以就落空了这一布局所固有的参数婚配的特征。CFA没法像VFA（电压反应缩小器）那样的精度，却能够获得更高的的带宽和摆速。消振电容和反应电容消弭了反应体系的不稳定身分（过冲和零振），但同时构成了一个RC滤波器，下降了运放的频次呼应。可见鱼与熊掌不可兼得，平衡拔取，能力的到合适全部体系的计划。
输出高电压与高输出阻抗不能同时兼容：
利用万用表时，咱们都传闻过万用表的电压档是输出阻抗无限大，可是因为物理工艺的建造，很难到达高输出阻抗和输出高电压。测验考试将电压档切换到最大量程，再利用另外一万用表测试测试的万用表的电阻，此时将不是输出阻抗无限大。
电路道理

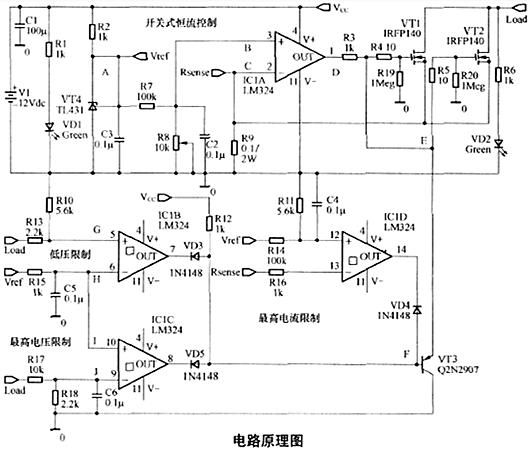

电路以下图所示。VT4供给全部电路的2.5V基准电压。IClA、R9、VT1、VT2等构成开关式恒流电路。

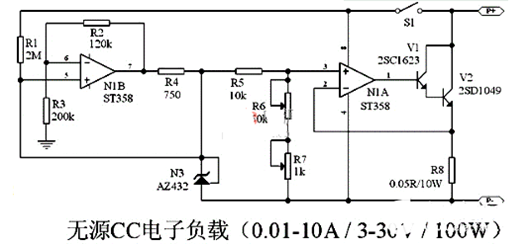

图中的S1为负载开关，断开S1便可断开全部负载。
图中的N1B为准恒流源电路，使432发生1.25V基准，使输出电压变更时，432上的电流根基坚持稳定。作为CC形式时，R8为电流取样电阻，停止电流反应，使负载电流恒定。R6电阻为粗调，R7电阻为细调。
