【具体阐发】MOS管vd、vdsat和region的干系-KIA MOS管

仿真获得的region寄义

region=0,1,2,3；别离对应MOS管的停止区，线性区，饱和区和亚阈值区。

Vgs为3.3，扫描Vd

MOS管的源端和漏端别离接Vg和Vd，可设置Vg为3.3V，Vd为变量，设置变量Vd值为3.3V，dc仿真并对design variable ——Vd停止扫描，扫描规模挑选0-3.3V，扫描体例挑选线性，【automatic体例不精确，尽可能防止利用】，step size可挑选0.01，如许仿真设置就完成了。

接上去设置仿真完成后的输出，ADE→output→to be saved→select OP Parameters，在电路图中挑选须要观察的MOS管，而后ADE的右下角会呈现Save Operating Points窗口，挑选输出OP参数有两种体例，

1.在Operating Parameters下边的框中输出vds vdsat vgs vth vgt region【仿真成果证实vgt=vgs-vth，以是也能够只输出vgt而省略vgs和vth啦】，中间用空格离隔，都是小写字母，【发明了碰到过的cadence中离隔两个变量的都是空格，比方给线打label时也是用空格离隔】

2.也能够点Operating Parameters下边的框的三个点点···，点击get information，挑选须要输出的参数便可。

输出OP参数挑选完成以后，选上Plot，使其仿真完成后自动plot。

而后挑选Outputs→to be plotted→select on design，挑选Vd。如许输出也设置好了。

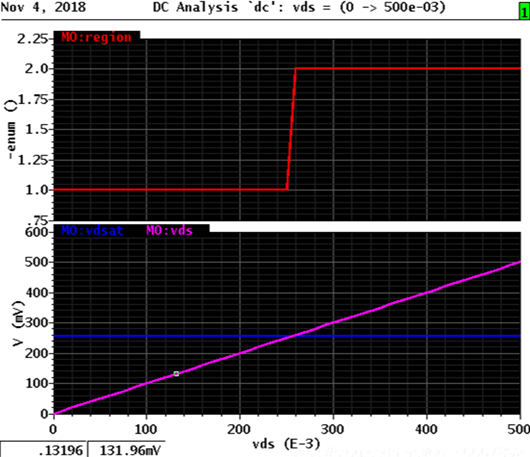

tsmc.18工艺中，最小尺寸的NMOS，vd>vdsat时，region由1变为2。（Vgs=3.3V）

为了保障PVT下，管子处于饱和区，vd须要比vdsat大某个经历值。

vov=vgs-vth=vgt，从plot获得的图中能够看到在vds到达vgt之前，就已进入了饱和区（region=2），这是因为短沟道器件中的速率饱和效应致使的。

Vd为3.3，扫描Vgs

除扫描变量设置差别，vd=3.3V，对vg停止扫描，其余就和上述步骤一样。

而后发明对tsmc.18，nmos3v_mac最小尺寸W=2u，L=350n的管子，跟着Vg的增添，vgt也以一样斜率增添，NMOS顺次进入停止区、亚阈值区、饱和区，当-261mV<vgt<0V时，NMOS处于亚阈值区，当vgt>0时，进入饱和区。

为了完成低功耗，凡是使缩小器输出对督工作在亚阈值区，能够在使vgt在上述亚阈值规模内取值。

也能够在OP参数里加上id，看看MOS督工作在亚阈值区和停止区的电流环境，能够发明，跟着vgt的增添，id一向是增添的趋向，在停止区和亚阈值区增添较缓，在饱和区增添较快：

在停止区内在跟着vgt增添，id从46.88f增添到31.85n，在亚阈值区，id增添到约5u，在饱和区，当vg为3.3V时，id增添到最大，约1.15m。

当尺寸变大时，电流也会随之变大。
