反激电源变压器

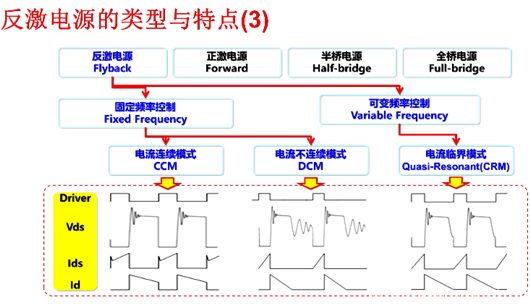

反激电源的三种形式 :CCM,DCM,CRM 。

上图可见，DCM和CCM是牢固频次的，CRM是可变频次的。此中Id为副边的输入电流。阐发上图，可知CCM形式下，电流不会趋于0。DCM形式下，电流会趋于0，并且有一定的死区时辰。CRM形式下，电流方才达到零时，就会导通开关管。

反激电源变压器计较

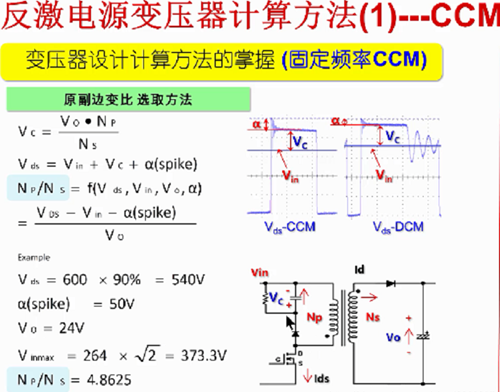

匝比的计较

匝比的拔取跟任务形式不干系，只与咱们的设想参数选定有关。起首设定开关管的耐压Vds及设定dearating，同时假定许可的最大spike值α。

Vds=Vin+Vc, Vc=Vs*Np/Ns, 是以：

Np/Ns=（Vds-Vin-α）/（Vf+Vout）

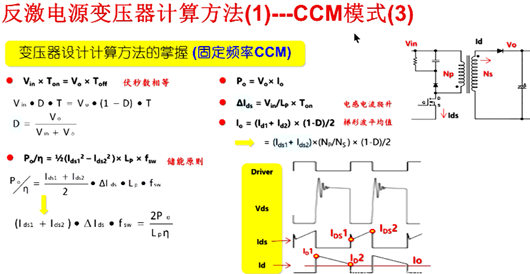

CCM形式的计较

起首引入公式：

电感电流爬升率：△Ids=Vin/LP*Ton

伏秒均衡，

Vin*Ton=Vp*Toff,Vp/Vs=Np/Ns,

Vin*Ton=(Vout+Vf)*Toff*Np/Ns

起首按照伏秒均衡，并且牢固频次，能够求出D，Ton的值。

再算副边输入波形，带入公式：

1.Iout=Idc=（Ip-△Id/2）(1-D)=（Id1+Id2）(1-D)

2.△Id=Id1-Id2=(Vout+Vf)/Ls*Toff

已知Iout，Vout, Vf，Ton, D，3个变量Id1，Id2和Ls。Ls能够以为给定的，给如一个值Ls，求出Id1和Id2.

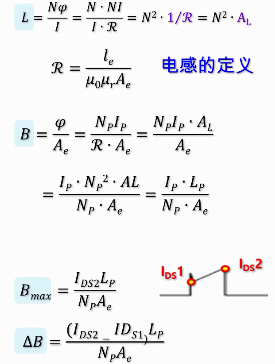

L=N2*1/Rm, Rm=Le/(uA)(Le是磁环长度) Rm是磁阻。

IpNp=Is*Ns

可知Lp,Is,Ns.到这里副边源边的输入电流波形和电感值都能够求出来了，那末此刻考证给定的Ls值是不是公道。

1.计较磁通Bmax，线圈是不是饱和。

2.算单元磁通密度△B，然和已知频次，体积就能够算出磁芯的发烧。

3.按照变压器的骨架，可知变压器的绕线空间Aw，在除以电流，能够算出单元面积的电流多大，看是不是合适。

DCM形式的计较

DCM的计较和CC近似，只是多了个死区时辰。

1.Iout=Idc=IsD/2, 三角波的均匀值

2.Is=(Vo+Vf)/LsToff = (Vo+Vf)/Ls*(D/f)电流爬升率公式

上面2个方程，3个变量D，Is,Ls.假定Ls值能够求出D,Is

同理

IpNp=IsNs, 求出Ip。

Lp/Ls=(NP/NS)2，求出Lp.

Ip=Vin/Lp*Ton,求出Ton时辰。

这里DCM的波形也求算出来了，上面仍是一样考证设定的Ls值是不是合适设想请求，同CCM近似。

CRM形式的计较

CRM是CCM和DCM的临界，抱负环境下是每次电流过0的时辰就会切换MOSFET，以是不死区时辰。

1.Vin*Ton=(Vout+Vf)Toff*Np/Ns ,伏秒均衡。

2.Iout=Idc=IsD/2=Is*Toff/(Toff+Ton) /2, 三角波的均匀值

3.Is=(Vout+Vf)/Ls *Toff.

三个方程，4个未知量了Ton,Toff,Ls,Is,给定Ls 求出别的3个变量，并算出频次F。

同理能够求出源边电流波形Lp, Np.

如许CRM的电流波形也求算出来了，上面仍是一样考证设定的Ls值是不是合适设想请求，同CCM近似。
