BUCK斩波电路图、BUCK斩波电路任务道理-KIA MOS管
信息来历：本站 日期：2022-09-06

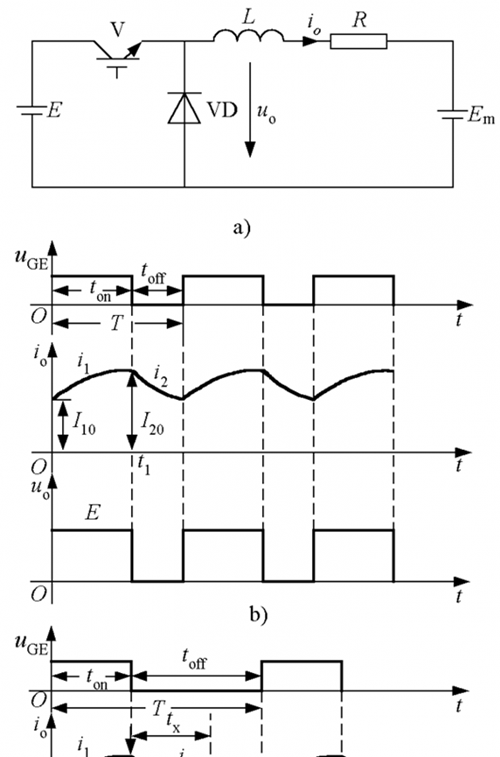

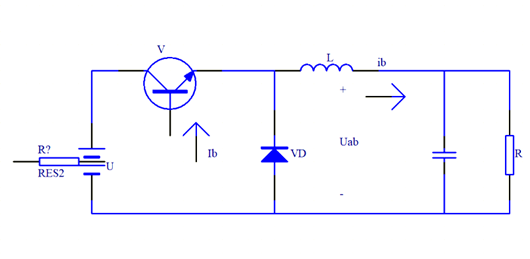

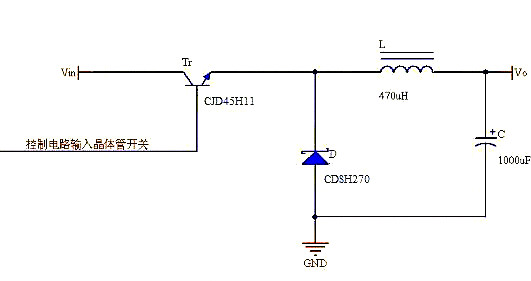

如上图降压斩波电路道理图及波形图所示，图中V为全控型器件，选用IGBT;D为续流二极管。由图中V的栅极电压波形UGE可知，当V处于通态时，电源Ui向负载供电，UD=Ui。
当V处于断态时，负载电流经二极管D续流，电压UD类似为零，至一个周期T竣事，再驱动V导通，反复上一周期的进程。
负载电压的均匀值为：Uo=[ton/(ton+toff)]Ui=（ton/T）Ui=αUi
式中ton为V处于通态的时候，toff为V处于断态的时候，T为开关周期，α为导通占空比，简称占空比或导通比(α=ton/T)。
由此可知，输出到负载的电压均匀值UO最大为Ui，若减小占空比α，则UO随之减小，因为输出电压低于输出电压，故称该电路为降压斩波电路。
任务体例有两种一是脉宽调制体例，Ts（周期）稳定，转变Ton（通用，Ton为开关每次接通的时候）。二是频次调制体例，Ton稳定，转变Ts（易发生搅扰）。
用直流斩波器取代变阻器可节俭电能(20~30)%。直流斩波器不只能起调压的感化(开关电源)，同时还能起到有用地按捺电网侧谐波电流噪声的感化。具备用率高、体积小、分量轻、本钱高等明显长处，普遍利用于开关电源、有源功率因数校订、超导储能等新手艺范畴。
有源功率因数校订(PFC)
从道理上讲，有源功率因数校订能够接纳任一种直流斩波电路的拓扑布局，如Buck、Boost、Sepic及Cuk等。上面以Boost电路为例，先容接纳峰值电流节制体例完成的有源功率因数校订（PFC）的任务道理。主电路由单相桥式整流器和Boos斩波电路构成，虚线框内为PWM节制电路，包含：电压偏差缩小器，电流偏差缩小器，乘法器，PWM发生器与驱动等，负载能够是电阻、阻感或是一个开关电源等。
PFC的任务道理以下：给定的参考电压Uref与经检测电路变更的输出电压Uo比拟后，输出给电压偏差缩小；整流电压ud的检测值与电压偏差缩小器的输出旌旗灯号配合加到乘法器的输出端，乘法器的输出则作为电流反应节制的参考旌旗灯号，与输出电流检测值比拟后，发生PWM旌旗灯号，经缩小和断绝为IGBT供应栅极驱动旌旗灯号，以节制开关器件T的通断，从而使输出电流(即电感电流)iL的波形与整流电压ud的波形根基坚持分歧，从而进步了输出真个功率因数。
直流调压调速
在大多中小容量的直流调速节制体系中，普通接纳调理直流电动电机枢电压到达调速目标。经常使用的调速计划有两种：一是接纳可控整流电路（如晶闸管整流电路）获得能够调理的直流电压供应电念头；另外一种则是用不可控整流电路获得恒定的直流电压，再经由过程直流斩波的体例停止调压。
