在模块电源中，小功率电源的短路掩护普通不外接短路掩护电路，这类模块的特色是功率小，体积小，本钱低;合适以后合作剧烈的市场;可是它们自身存在一个致命的特色，短路掩护功效和启动才能存在抵触，启动才能强，短路掩护就会变差;短路掩护变强，启动才能就会变弱。出格是在须要超宽电压规模输入的环境下，启动才能跟短路才能更不好兼容。
举个例子，18～72VDC输入，15W输入的模块电源，若是是用电阻加电容构成RC启动电路如图5，电阻R1电流会随输入电压的变更，高压和高压短路时，打嗝周期会相差很大，短路功率高压输入时会较大;调好高压启动才能和短路掩护后，高压短路掩护就会变差，启动才能超强，反过去调好高压启动和短路才能，高压的短路掩护才能很好，可是，启动才能很差，会呈现启动不良景象。
图1
为了处置以上抵触，把启动电路改成用一个恒定电流的电路替换，如图2，输入电流根基不会随输入电压的变更而变更，在高高压输入的环境下，电源模块输入短路时的短路周期较近。
图2

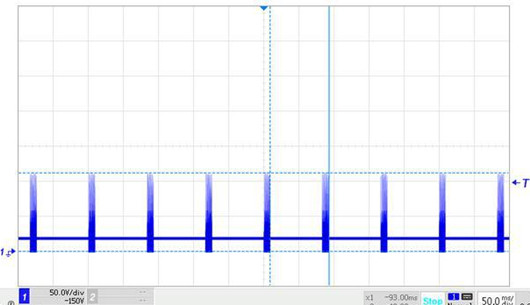

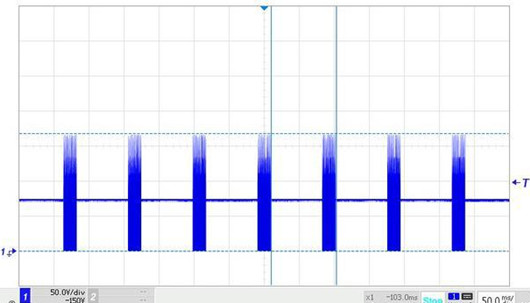

如图3、4所示，是接纳了恒流电路，测试的短路波形图，用恒流电路替换电阻启动处置了启动和短路的抵触。
图3
图4
恒流源的完成能够或许经由过程两种体例：对输入电流停止处置、对输入电流停止处置保障输入能够或许完成恒流。
对前者首要感化为使输入电流坚持安稳，能够或许经由过程三极管、三端稳压等器件停止稳流，虽本钱较低且电路简略但全体结果不是很抱负;对后者输入电流根基不会随输入电压的变更而变更，能够或许使输入从而完成恒流。
