讲授几种拓扑布局的任务细节
降压调剂器：

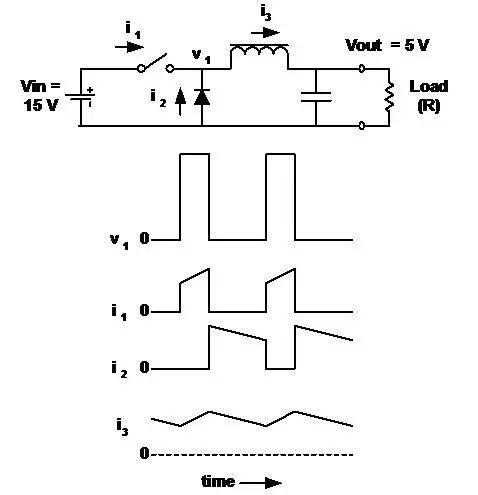

持续导电

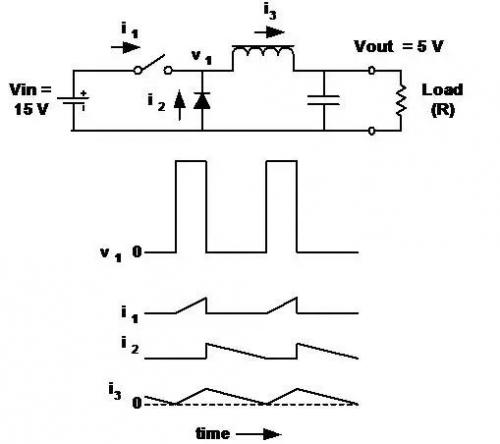

临界导电

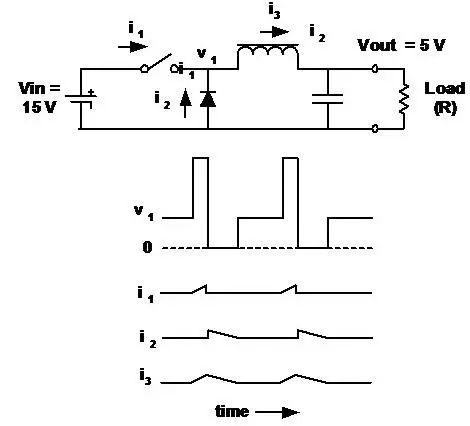

不持续导电

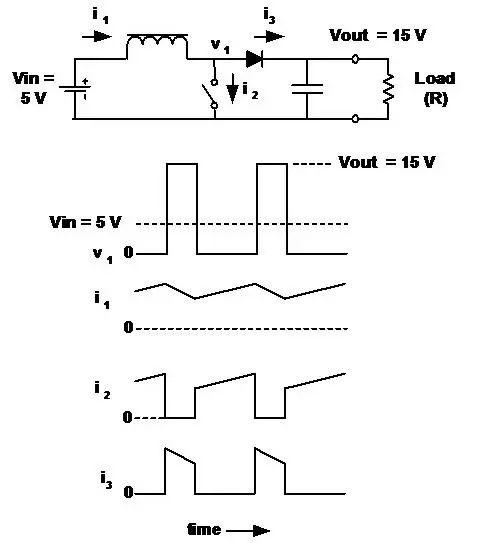

升压调剂器 (持续导电)：

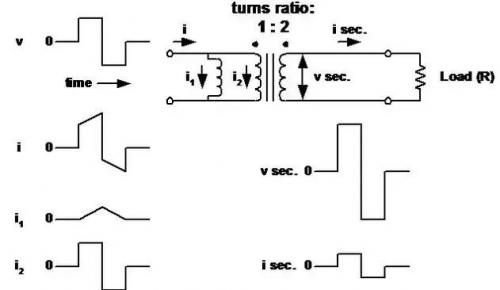

变压器任务

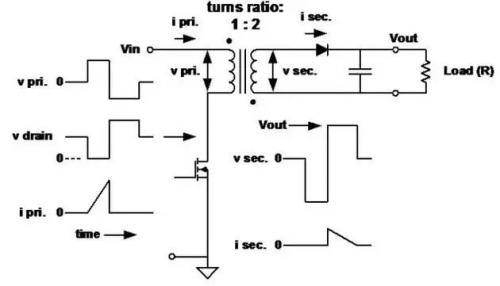

反激变压器

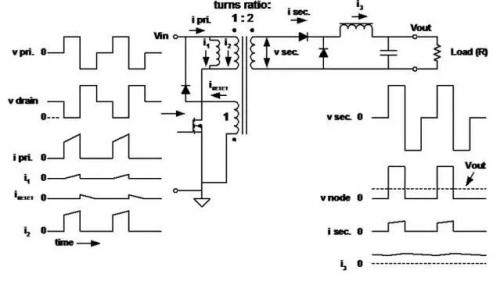

正激变压器
电感电流持续。
Vout 是其输入电压 (V1)的均值。
输入电压为输入电压乘以开关的负荷比 (D)。
接通时，电感电流从电池流出。
开关断开时电流流过二极管。
疏忽开关和电感中的消耗, D 与负载电流有关。
降压调剂器和其派生电路的特点是：
输入电流不持续 (斩波), 输入电流持续 (光滑)。
电感电流依然是持续的，只是当开关再次接通时 “到达”零。
这被称为 “临界导电”。
输入电压仍即是输入电压乘以 D。
在这类环境下，电感中的电流在每一个周期的一段时候中为零。
输入电压依然 (一直)是 v1 的均匀值。
输入电压不是输入电压乘以开关的负荷比 (D)。
当负载电流低于临界值时,D 跟着负载电流而变更(而 Vout 坚持稳定)。
输入电压一直大于（或即是）输入电压。
输入电流持续，输入电流不持续（与降压调剂器相反）。
输入电压与负荷比（D）之间的干系不如在降压调剂器中那末简略。在持续导电的环境下：
在本例中，Vin = 5,
Vout = 15, and D = 2/3.
Vout = 15，D = 2/3.
变压器看做抱负变压器，它的低级（磁化）电感与低级并联。
此处低级电感很低，用于肯定峰值电流和存储的能量。当低级开关断开时，能量传递到次级。
低级电感很高，由于无需存储能量。
磁化电流 (i1) 流入 “磁化电感”，使磁芯在低级开关断开后去磁 (电压反向)。
