推挽（push-pull）、开集（OC）、开漏（OD）区分-KIA MOS管
信息来历：本站 日期：2022-08-31

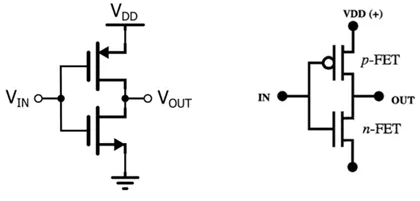

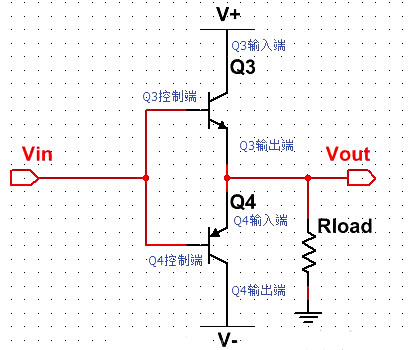

推挽输入（Push-Pull Output）是由两个MOS或三极管遭到互补节制旌旗灯号的节制，两个管子一直处在一个导通另外一个停止的状况，如图1所示：

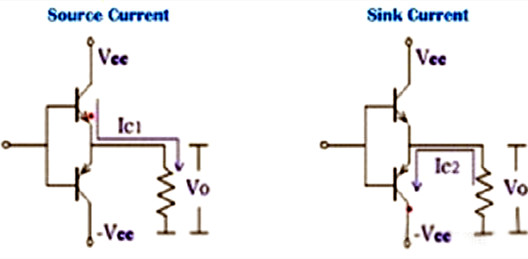

对推挽输入，输入高、低电日常平凡电流的流向如图2所示。以是比拟于前面先容的开漏输入，输入高电日常平凡的驱动才能强良多。
1）界说与操纵

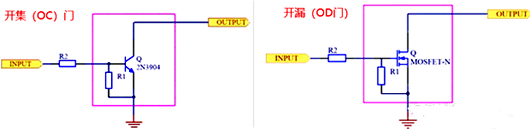

OC门是针对三极管来讲，OD门是针对MOS管来讲。此刻MOS管用遍及，并且机能要比晶体管要好，以是良多开漏输入电路，和下面讲的推挽输入电路都用MOS管完成。由于操纵MOS管的环境较多，良多时辰就用"开漏输入"这个词取代了开漏输入和开集输入。

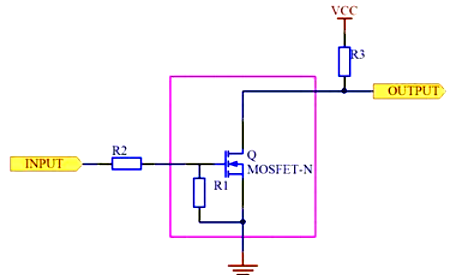

开漏（OC/OD门）输入最首要的特征便是高电平不驱动才能，须要借助内部上拉电阻才能真正输入高电平，此时，若是在集电极或漏极上增添上拉电阻，就具备了输入高、低电平的功效，并且电平被牢固的钳位在VCC或GND。
①开漏输入的这一特征一个较着的上风便是能够很便利的调理输入的电平，由于输入电平完整由上拉电阻毗连的电源电平决议。以是在须要停止电平转换的处所，很是合适操纵开漏输入。
②开漏输入的这一特征另外一个益处在于能够完成"线与"功效，所谓的"线与"指的是多个旌旗灯号线间接毗连在一路，只需当一切旌旗灯号全数为高电日常平凡，合在一路的总线为高电平；只需有肆意一个或多个旌旗灯号为低电平，则总线为低电平。而推挽输入就不行，若是高电安然平静低电平连在一路，会呈现电流倒灌，破坏器件。
1）推挽输入：能够吸电流也能够灌电流，绝对开漏，输入电平取决于IC电源。可是，一条总线上只能有一个推挽输入时代。
2）开漏输入：完成电平转换，完成”线与“逻辑(I2C等接口总线操纵中)，操纵外电路进步驱动才能，操纵上拉电阻供给高电平，明显，不上拉电阻只能输入低电平。

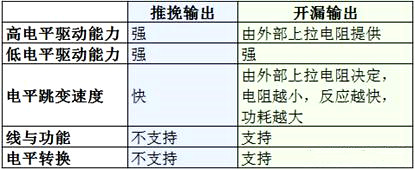

3）若是你想要电平转换速率快的话，那末就选推挽(push-pull)，可是错误谬误是功耗绝对会大些。
4）若是你想要功耗低，且同时具备“线与”的功效，那末就用开漏(open-drain)的形式。
