【电路分享】镜像恒流源电路图文阐发-KIA MOS管
信息来历：本站 日期：2022-08-30
如图1所示为镜像恒流源电路，它由两只特征完整不异的管子VT0和VT1组成，因为VT0管的c、b极毗连，是以UCE0=UBE0，即VT0处于缩小状况，集电极电流IC0=β0*IB0。
别的，管子VT0和VT1的b-e别离毗连，以是它们的基极电流IB0=IB1=IB。设电流缩小系数β0=β1=β，则两管集电极电流IC0=IC1=IC=β*IB。可见，因为电路的这类特别接法，使两管集电极IC1和IC0呈镜像干系，故称此电路为镜像恒流源（IR为基准电流，IC1为输入电流）。
图1? 镜像恒流源电路
镜像恒流源电路简略，操纵普遍。可是在电源电压必然时，若请求IC1较大，则IR必将增大，电阻R的功耗就增大，这是集成电路中该当防止的；
若请求IC1较小，则IR必将也小，电阻R的数值就很大，这在集成电路中很难做到，为此，人们就想到用其余体例处理，如许就衍生出其余电流源电路。
比例恒流源电路

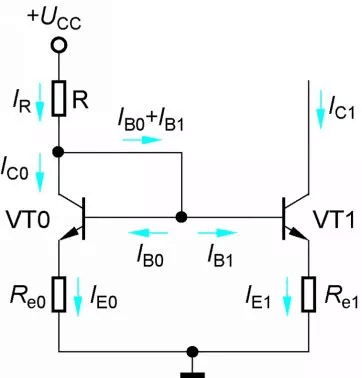

如图2所示为比例恒流源电路，它由两只特征完整不异的管子VT0和VT1组成，两管的发射极别离串入电阻Re0和Re1。比例恒流电路源转变了IC1≈IR的干系，使IC1与IR呈比例干系，从而降服了镜像恒流源电路的错误谬误。
与典范的静态任务点不变电路一样，Re0和Re1是电流负反应电阻，是以与镜像恒流源电路比拟，比例恒流源的输入电流IC1具备更高的不变性。
当Re0＝Re1时，IC1依然即是IR，但此电路的IR由式（2-4）商定，比式（2-2）的IR小，普通用于前置缩小器的输入级。
图2? 比例恒流源电路
微变恒流源电路
由式（2-3）可知，若Re0很小乃至于为零，则Re1只接纳较小的电阻就能够取得较小的输入电流，这类电路称为微变恒流源，如图3所示。
集成运放输入级静态电流很小，常常只需几十微安，乃至更小，是以微变电流源首要操纵于集成运放输入级的有源负载。
图3 ?微变恒流源电路
多路恒流源电路
集成运放是一个多级缩小电路，是以须要多路恒流源电路别离给各级供给适合的静态电流。能够操纵一个基准电流去取得多个差别的输入电流，以顺应各级的须要。
图4所示电路是在比例恒流源根本上获得的多路恒流源电路，IR为基准电流，IC1、IC2和IC3为三路输入电流。因为各管的b-e间电压UBE数值大抵相称，是以可得类似干系
IE0Re0≈IE1Re1≈IE2Re2≈IE3Re3（2-6）
当IE0肯定后，各级只需挑选适合的电阻，就能够获得所需的电流。
图4? 多路恒流源电路
