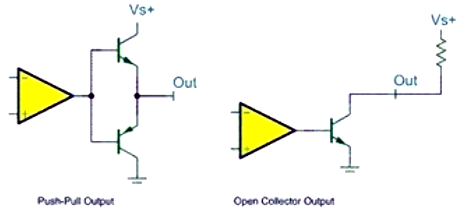

该图中左侧的便是推挽输入情势，此中比拟器输入高电日常平凡上面的PNP三极管停止，而上面NPN三极管导通，输入电平VS+；当比拟器输入低电日常平凡则恰好相反，PNP三极管导通，输入和地相连，为低电平。右侧的则能够懂得为开漏输入情势，须要接上拉。

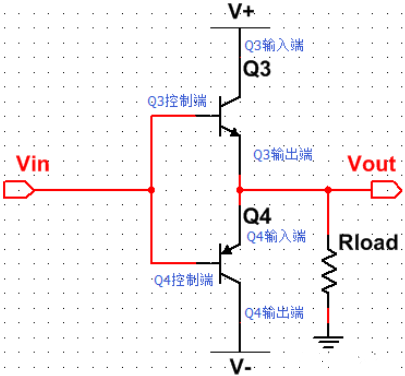

一个典范的推挽输入电路：
推挽输入电路
上面的三极管是N型三极管，上面的三极管是P型三极管，请寄望节制端、输入端和输入端。

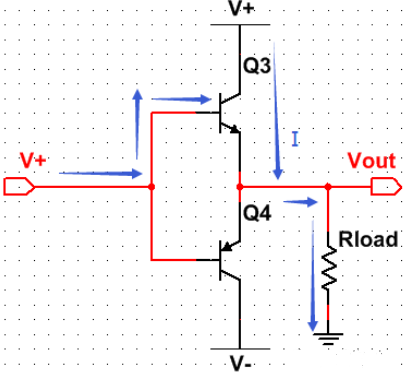

当Vin电压为V+时，上面的N型三极管节制端有电流输入，Q3导通，因而电流从上往下经由过程，供给电流给负载。
推挽输入电路-推电流
颠末上面的N型三极管供给电流给负载（Rload），这就叫「推」。

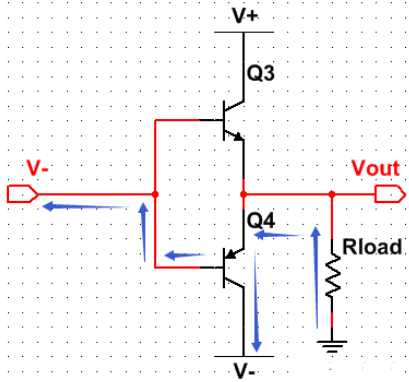

当Vin电压为V-时，上面的三极管有电流流出，Q4导通，有电流从上往下流过。
推挽输入电路-挽电流
颠末上面的P型三极管供给电流给负载（Rload），这就叫「挽」。
以上，这便是推挽（push-pull）电路。
