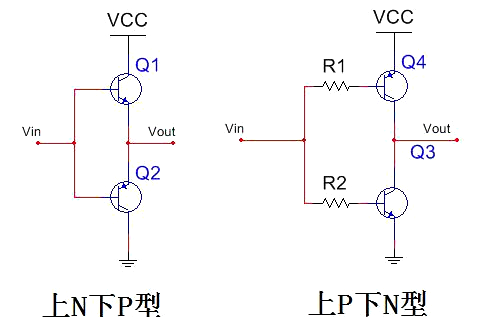

推挽电路能够也许由两种布局构成：别离是上P下N，和上N下P。其事理图以下所示，

1.推挽电路两种体例

在现实中，咱们利用的推挽电路普通都是上N下P型。

可是：“为甚么不利用上P下N型？“

由于在利用三极管时，普通N管的发射极是接地，P管的发射极是接电源。以上两种范例，较着上P下N型是合适习气的。

对这个疑难，能够也许良多人都不屑去回覆这个题目，可是这个题目确切是电子设想初学者几近城市斟酌的题目。以是明天就来捋一捋这两种电路布局的区分。

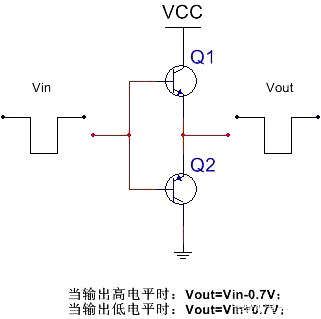

先从上N下P型提及，其事理图以下：

上N下P型事理图

由上图可晓得，其输出旌旗灯号与输出旌旗灯号的相位是不异的。即输出为高电平，输出也是高电平。

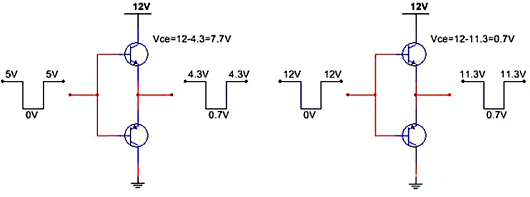

可是按照N管的任务特色，其输出电压幅值会比输出旌旗灯号的幅值低0.7V。以是上N下P型的输出幅值会遭到输出旌旗灯号的限定。

输出电平间接影响输出电平

这也就申明该电路对输出旌旗灯号的幅值具备必然的请求，不然能够也许会由于输出旌旗灯号的幅值太低而致使后级的电平旌旗灯号幅值缺乏。

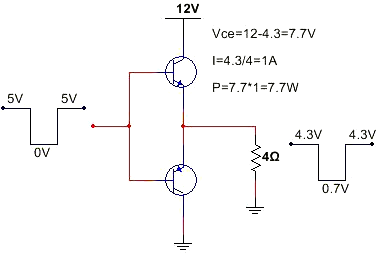

除此以外，当输出旌旗灯号的电平太低时，若是推挽电路的输出电流过大，会致使上N管发烧，严峻时还能够也许致使其破坏。

以下图所示：

N管发烧的缘由

这个论断是存在必然的事理的，但现实中，当推挽电路在做旌旗灯号节制时，此中流过的电流并不会很大，以是这类环境下，上管也不轻易坏。

但若是推挽电路用于驱动负载时，此时的管子能够也许会流过较大电流，此时若输出旌旗灯号幅度较低，则上管的发烧量真的会很严峻。固然，下P管一样也存在发烧的隐患。以是在设想推挽电路时，必须要注重旌旗灯号、电源及负载。

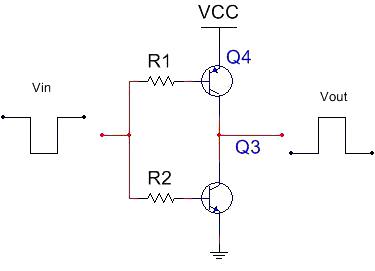

对上P下N的模子，从事理图能够也许晓得，该模子的输出与输出是反相的。即当输出为高时，输出则为低。

上P下N型事理图

而现实的利用电路中，咱们能够也许将其与上N下P模子停止对照。对照以后能够也许发明，上P下N模子的三极管基极会串了一个电阻，可是上N下P在现实利用中能够也许将其省略。

上P下N模子中要加这两个电阻的缘由是为了将上P管与下N管停止旌旗灯号断绝。假设不停止旌旗灯号断绝，从事理图中能够也许晓得，上P管的旌旗灯号实在是会影响下N管的。

去掉基极电阻会致使通同景象

该电路绝对“上N下P”来讲，该电路多了两个电阻，从本钱上，上P下N型不具备上风。

那这两个电阻能不能去掉呢？

谜底必定是不能！ 如上图：

从以上电路中能够也许晓得，当P管导通时，其旌旗灯号会流经N管，这时辰就会致使P、N管的通同题目。以是该电阻不能省。能够也许良多人感觉，加两个电阻没甚么，可是若是放在现实出产中，假设一个电阻的价钱为0.1分，则出产一千万个产物则象征着“由于这两个电阻，本钱将间接地回升一万元。”

别的，咱们常常觉得加了一个电阻以后就高枕无忧了，实在并不是。虽然加了电阻，咱们还要严酷保障输出端要一向有旌旗灯号且其旌旗灯号的幅值充足高，不然一样会致使通同题目。

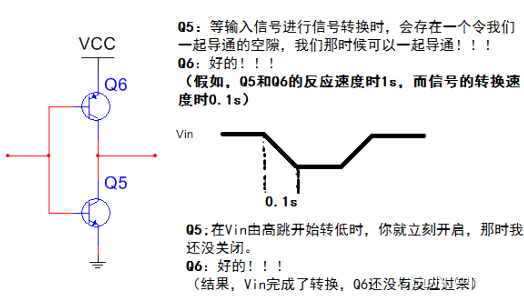

可是，即便能够也许保障节制旌旗灯号的幅值充足高，可是当旌旗灯号在停止“高——低”转换的时辰，此中必会颠末一个旌旗灯号的转换区间，这申明，在旌旗灯号停止跳变时，照旧会存在通同的题目。

要处理这个题目，就请求节制旌旗灯号的压摆率远弘远于三极管的导通时候（即在保障三极管还没做出开关反映时，节制旌旗灯号就已实现了旌旗灯号转换，以防止通同景象）。

大师能够也许去查查通用三极管的开关时候，查完以后你也许就会发明，上P下N型推挽电路的请求不免难免也太刻薄了。固然，上P下N模子只是在栅极型（即三极管模子）中才会存在如斯多的错误谬误，在场效应管（mos管）中仍是很受接待的。
