LED的发光机理--LED的PN结的端电压组成必然势垒，当加正向偏置电压时局垒降落，P区和N区的大都载流子向对方分散。因为电子迁徙率比空穴迁徙率大很多，以是会呈现大批电子向P区分散，组成对P区多数载流子的注入。这些电子与价带上的空穴复合，复合时获得的能量以光能的情势开释进来。这便是PN结发光的道理。
高亮度红色发光二极管(LED)是此刻热点照明光源，因为这类发光器件比其余一切光源都更节能。先容一款便宜的LED调光台灯，它既不必公用IC，也不必单片机，仅用一片通俗数字电路和少许分立元件便能够DIY一个用按键调光的台灯。
电路：
台灯的亮度分为弱、中、强三档，加上“关”共有4种任务状况。

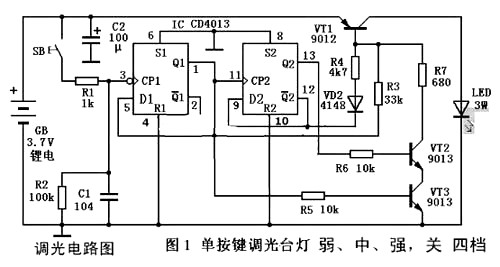

假定手电一起头处在“关”的状况，那末每次急促地按一下按键，台灯便会按“弱、中、强，关”的挨次轮换，上面是它的电路图(图1)。
电路用1块闲置的手机锂电池供电，全部台灯装置在一个玲珑的塑料机壳里。因为CMOS电路静态耗电少少(5μA以下)，以是除转换任务状况的按键外不再设电源开关。电路中的关头元件LED接纳大功率红色发光二极管。

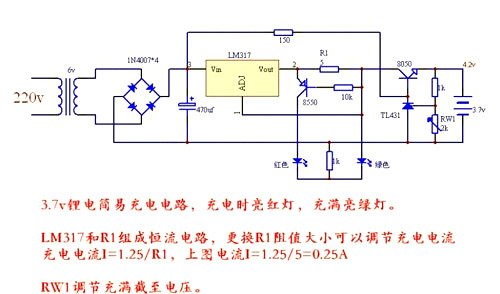

做了一个小装备用的是3.7V 锂电池，为了便利利用就赶做了这个充电电路，仅供参考。
电路图以下，具有恒流、限压功效，和简略的状况唆使功效，都是常有电子元件很便利建造。

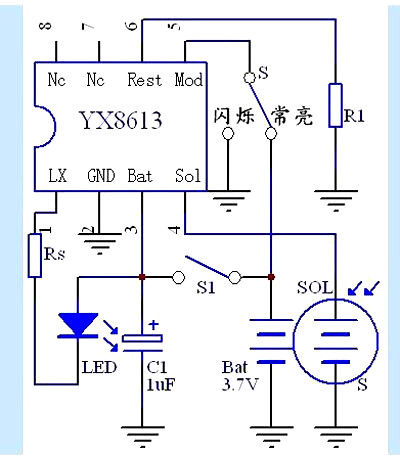

太阳能闪灯炷片，3.7V 锂电池利用LED灯驱动芯片，灯串芯片YX8613。
