12V延时封闭电路图（一）

当咱们封闭电灯开关时但愿电灯能延时一下子再燃烧，以便利咱们行走、关门等。本电路便可知足这一请求，当封闭电灯开关后电灯亮度减半，延时电路起头任务，经数十秒钟后电灯燃烧。

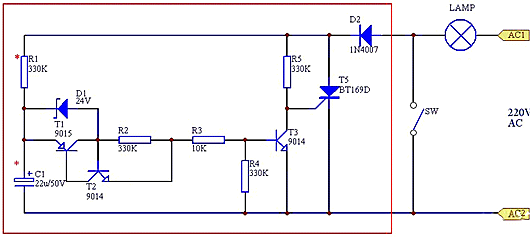

须要注重的是本电路只合用于白炽灯，电路图以下：

道理简介

当电灯开关SW闭合时，白炽灯一般点亮。SW断开后，延时熄灯电路起头任务，二极管D21N4007和可控硅T5BT169D接入电路取代了开关的地位。由于二极管D2半波整流的感化，白炽灯在半波脉动直流下任务，亮度减半。

此时电阻R1起头对电容C1充电，C1上的电压迟缓回升，当回升到必然值时（约25.4V，含三极管两个PN结），稳压二极管D1导通，三极管T39014获得偏置电流饱和导通，旁路了可控硅的触发电流，可控硅停止，白炽灯燃烧，完成延时熄灯进程。

接于可控硅节制极的电阻R5不能太小，以能触发可控硅便可，不然可控硅T5触发太早C1大将充不到充足电压。电阻R1和电容C1决议延时时候的是非，可按照现实利用取值。

若是电灯开关盒空间充足，能够将本电路装置在开关盒内，既雅观又适用。

12V延时封闭电路图（二）

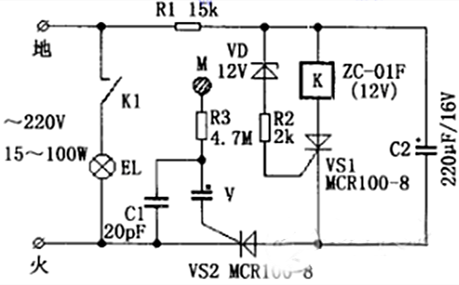

无功耗延时燃烧触摸开关，日常平凡不耗电，只需开关时才耗损一些电能。电路如图所示：

在不触摸M时，220V市电固然经由过程R1加到单向晶闸管VS1和VS2上，但由于不触发旌旗灯号，VS1和VS2均不导通，电路不任务。当用手触摸M时，就有细小电流经由过程C1、R3和人体，C1获得必然的电压使氖管V点亮并触发VS2使其导通。

这时候，经R1向C2充电，C2的电压到达12V时，稳压管VD导通，VS1也被触发而导通，C2上的电荷经由过程自锁继电器K而开释，K的触点KH接接通，灯EL点亮。尔后，C2上的电压逐步降为零，VS1停止，灯EL燃烧。第二次操纵时只需再次触摸M便可。

建造时，R1用3W的炭膜电阻。VD用1W/12V的稳压管。氖管V用启辉电压60V的。触摸片M用直径25mm的压电片敲去陶瓷取代。其余元器件参照图示取值。

元器件焊接无误后接上市电，触摸M，氖管V应能发光，同时继电器应吸合。如氖管不亮，能够是氖管破坏或前方与地线接反了，如V亮，但继电器不举措，能够是晶闸管或继电器破坏。

一般任务后，找一只巨细适合的塑料外壳将线路板牢固在壳内并引出导线。同时在外壳的面板大将触摸片M用全能胶粘上。为了使电路任务靠得住，电阻R3间接焊在触摸片上并在电阻上套一只热缩管，再用软导线焊到线路板上，如许触摸开关就做成了。实测开关时候不大于0.5S。

12V延时封闭电路图（三）

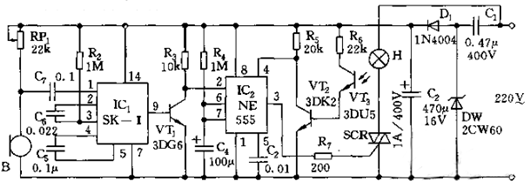

声控电路开关由声控电路、单稳延时电路和可控硅驱动电路构成。

电容降压整流电路为声控开关电路供给ＶDD＝６Ｖ直流电压。ＩＣ１接纳特地的声控集成电路ＳＫ-Ⅰ，该集成电路内含双稳态触发器和三极缩小器。

日常平凡，ＩＣ１的输出端９脚呈低电平；而当拾音器Ｂ收到击掌声等声响旌旗灯号时，ＩＣ１内的双稳态翻转，９脚转呈高电平，ＶＴ１饱和导通，由于ＩＣ２（555）的２脚触发电平小于1/3ＶDD，则555置位，３脚呈高电平，ＳＣＲ触发导通，灯亮。

555和Ｒ４、Ｃ４等构成单不变时电路，按时时候即单稳态的暂稳时候ＴD＝1.1Ｒ４Ｃ４，图示参数约为２分钟。以上是入夜或无光照时，ＩＣ２才会翻转，由于555的复位端４脚受控于ＶＴ２的导通或停止。

白天因有光照，光敏三极管３ＤＵ５呈低阻，ＶＴ２饱和导通，555的４脚呈低电平（小于0.7Ｖ），555处于强迫复位状况，ＩＣ２对外来触发旌旗灯号无反映；入夜后，３ＤＵ５呈高阻，ＶＴ２停止，555的４脚为高电位，处于待触发状况。

若要加长灯亮的时候，可经由过程加大Ｒ４Ｃ４的充电时候常数来完成。

12V延时封闭电路图（四）

12V简略延时电路图

12V延时封闭电路图（五）

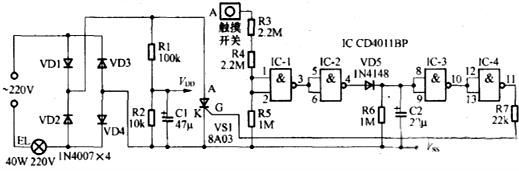

图中为触摸延时开关尝试电路。它由整流二极管VD1～VD4构成全波桥式整流电路，作为集成电路任务电源，四2输出端与非门4011、单向晶闸管VS1等构成触摸开关电路。

全波桥式整流电路输出高达200V脉动直流电，颠末电阻器R1、R2分压，并经由过程电容器C1滤波，输出约13V的直流电，作为IC任务电源。在照明灯EL亮时，4011稳态任务总电流不到20μA，灯燃烧时401l电流（用50μA量程）几近没法测出，足见CMOS集成电路的低功耗。

另外，在照明灯EL点亮时，R2分压降至2V，4011仍能任务，这便是选用CMOS数字集成电路的缘由。

当用手触摸金属片A端时，经由过程降压电阻器R3、R4将感到交换电旌旗灯号加在IC—1输出端，在交换电正半周时，IC-1的l、2脚为高电平，其输出端下跌为低电平，与之相连IC-2输出端4脚回升为高电平，经由过程开关二极管VD5向按时电容器C2充电，使得IC-3输出端回升到高电平，其输出端10脚为低电平，IC-4输出端11脚为高电平，经由过程电阻器R7加在单向晶闸管节制电极G上，触发VS1导通，负载照明灯EL点亮。

当C2充电电荷经由过程按时电阻器R6逐步放电，使电压降落到低于CMOS门开启电压时，IC-3输出端回升为高电平，IC-4输出端为低电平，单向晶闸管阻断，EL燃烧。当R6为1MΩ、C2为10μF时，触摸开关节制延时约17s，C2换成22μF时，延时增添一倍，C2为47μF延时已绰绰不足。

在触摸开关电路中，R5为下拉电阻器，虽然其电阻值为1MΩ，但与非门IC-1输出端为低电平，申明CMOS数字集成电路输出阻抗很是高。四2输出端与非门4011残剩的输出端不能悬空，接纳并接体例，看成非门利用。IC也可选用四2输出端或非门4001。
