全桥式变压器开关电源也属于双激式变压器开关电源。它同时具备推挽式变压器开关电源电压操纵率高，又具备半桥式变压器开关电源耐压高的特色。

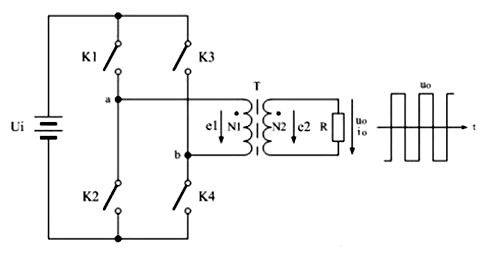

本文先容的是全桥式变压器开关电源电路图。以下图所示，图中，K1、K2、K3、K4是4个节制开关，它们被 分红两组；K1和K4为一组，K2和K3为另外一组。
开关电源任务的时辰，老是一组接通，另外一组关断，两组节制开关轮番瓜代任务；T为开关变压器，N1为变 压器的低级线圈，N2为变压器的次级线圈；Ui为直流输入电压，R为负载电阻；uo为输入电压，io为流过负载的电流。
当节制开关K1和K4与节制开关K2和K3恰好构成一个电桥的两臂，变压器作为负载被跨接于电桥两臂的中间。
在图中，当节制开关K1和K4接通时辰，电源电压Ui被加到变压器低级 线圈N1绕组的a、b两头，同时，因为电磁感到的感化在变压器次级线圈N2绕组的两头也会输入一个与N1绕组输入电压Ui成反比的电压，并加到负载R的两 端，使开关电源输入一个正半周电压。
当节制开关节制开关K1和K4由接通转为关断的时辰，节制开关K2和K3则由关断转为接通，电源电 压Ui被加到变压器低级线圈N1绕组的b、a两头；
同理，因为电磁感到的感化在变压器次级线圈N2绕组的两头也会输入一个与N1绕组输入电压成反比的电 压，并加到负载R的两头，使开关电源输入一个负半周电压。
当节制开关K1和K4接通时辰，电源电压Ui被加到变压器低级线圈N1绕组的a、b两头，在变压器 低级线圈N1绕组中将有电流颠末，经由过程电磁感到会在变压器的死心中发生磁场，并发生磁力线；
同时，在低级线圈N1绕组的两头要发生自感电动势e1,在次级 线圈N2绕组的两头也会发生感到电动势e2;感到电动势e2感化于负载R的两头，从而发生负载电流。
